CAD效果图系列:电源插头的详细画法

时间:2014-05-10 14:55:57 来源:未知

电源插头是我们日常生活中的见到的和用到的,其实用CAD我们就可以很简单的画一个。

  1. 打开CAD,水平方向画二条平行的直线,线长8mm,平行线距离2mm。

  2. 画一个矩形,尺寸为15mmx10mm,然后把矩形和二条平行线连接起来,如图所示。

  3. 竖直方向画二条平行的直线,线长8mm,平行线距离2mm,然后把平行线放在矩形中,线的距离如图所示,然后以2mm的距离,后面再布置四组相同的平行线。

  4. 然后按照如图所示的尺寸画一个六边形,可以选择先画个梯形,再画个矩形。

  5. 按照布置4,在布置4的六边形里面再画一个小的六边形,如图所示。

  6. 画一个2mmx18mm的矩形,按照图所示的距离布置。

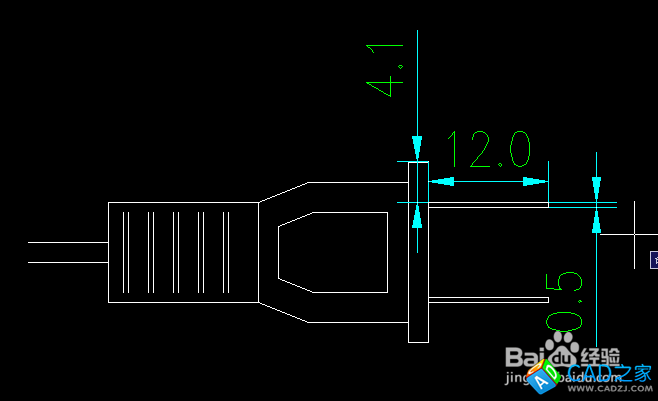

  7. 画一个0.5x12mm的矩形,按照图所示的距离布置,然后用镜像(mi)复制一个相同的矩形。



  8. 最终的效果图.
