ARCGIS标注转CAD文字注记及MAPINFO文字注记的几种方法

时间:2010-11-01 10:08:49 来源:未知

CAD的文字注记能直接转成SHPARCMAP中做标注,SHP却不能直接转成CAD的文字注记.也不能转成MAPINFO的文字形式.这里有二种方法,一是在CAD中做注释,这种是以块参照形式存在.另一种是用FME这个软件将SHP的注记转成CAD的文字注记.

1.       SHP标注转CAD文字.

CADAUTODESK MAP版本的,有导入SHP文件及注释功能.在数据栏要选择数据,这样才能把SHP的字段内容导入到CAD.如下图1,2所示









2.       调出AUTO MAP的注释工具条,新建一个注释





点确定后如下图所示





在注释样板中,新建一个注释.在选择注释中,点一下坐标原点.在弹出的注释面板中,

标记随便写,值要选择标注的字段内容.图层是存放标注的层,接下去是注记的色彩.

右边的文字选项是设置注记的样式,大小.及标注点的哪个位置.一般选择正中或中上.

如下所示:



点确定后,再次在坐标原点中点 一下.再在注释样板中保存.返回定义的注释样板中.点应用确定后返回CAD图层.

在注释工具条中选择第三个,插入注释,框选图中的点.如下图

.

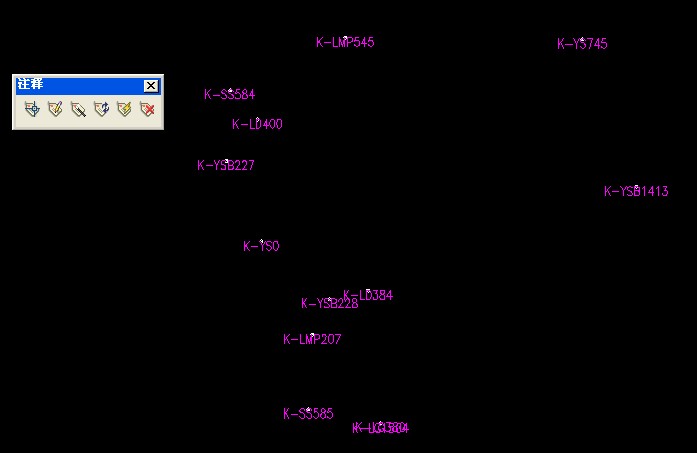

标注后如下图所示,即可把SHP字段中的注记内容在CAD中表现出来.也可以CAD中进行编辑.这注记是以块参照形式存在的



双击注记,编辑如下:





















第二种方法,利用FME,SHP的注记,直接转成CAD的文字,而不是块参照.



1.先用ArcCatalog新建一个MDB的数据库。并将SHP文件导入到这个库中。

然后在ARCMAP中加载这个导入的数据

如下所示:









给图层设置单位,及设置标注的字段的字体,文字大小,字体位置等:





在标注出对应的字段内容后,再选择标注转为注记:





在弹出的对话框中,选择保存注记数据库.保存在刚才新建库中,如下图:



点保存后再点转换,自动转标注为注记,转换后的注记是固定大小的,不能随着放大缩小,因此先要在这里设置好字段的大小及比例:





接着是将ARCMAP的注记.转成CAD的文字.用FME来完成,FME真是个好工具:

用FME打开刚才的MDB数据库.







并选择输出的数据格式



在选择这里,FME2009默认的转换保存CAD格式为2007

没有安装高版本的CAD,只好选择2004



因为只要注记,因此在转换图层只选择注记层:



再点击运行



选择保存名称和位置



转换完成后,用CAD打开注记文件,如下图:



对比:

用AUTO MAP做的文字注释,还能保持SHP的所有字段内容不丢失.但文字是以块参照形式存在的.而用FME转换的,是直接以文字形式存在.但丢失了属性字段内容.



二.



至于将SHP注记转换成MAPINFO的注记,也是通过FME来完成,

在选择输出的格式中,选择TAB,而不DWG,如下图所示:



转换后在在MAPINFO中的效果显示:





























其他,可能表达有点乱.
