今天讲六角头螺母三维图画法,希望给大家参考。
看见很多autocad教材讲六角头螺母三维画法,都是错的,下面将步骤贴出来。
ps:绘此图必须有一定的三维建模基础。

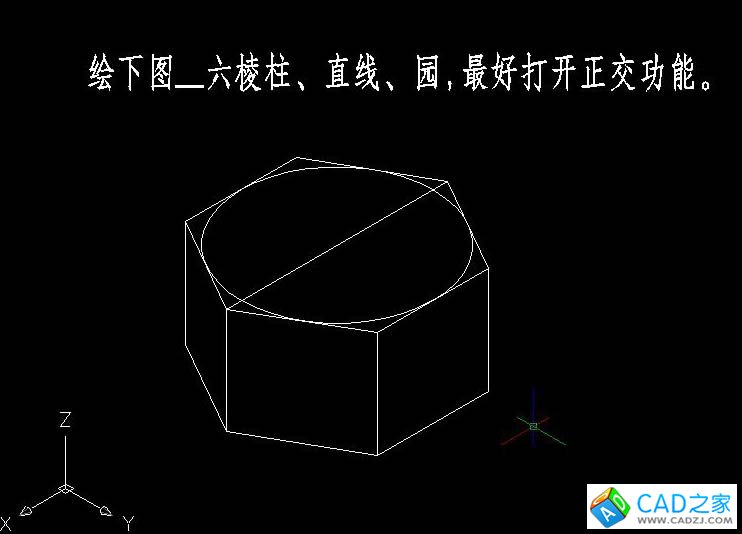

第一步:在世界坐标系中绘下图
第二步:将坐标系变成下图示,然后按图中要求绘制

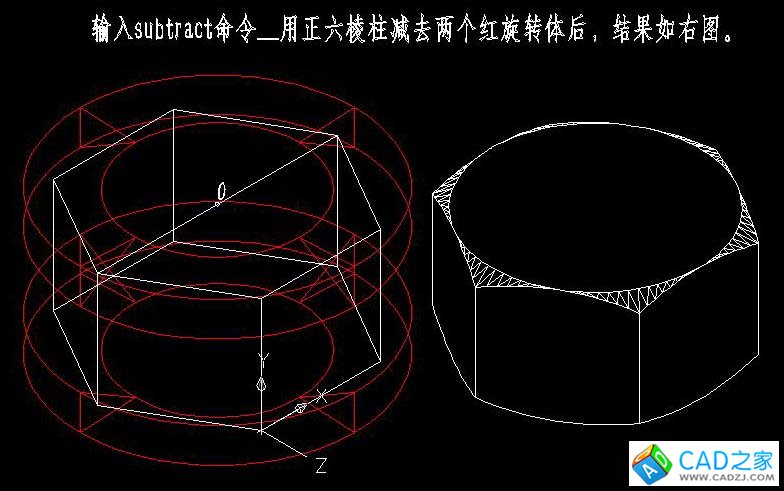

第三步:
第四步:
第五步:
着色图
说明:第三步、第四步如果熟练的话,可以直接在三维视角中进行
