AutoCAD建模教程:打造华硕P527手机过程

时间:2010-11-09 12:09:56 来源:未知

我看了一个朋友用MAX画N73的帖子,觉得用CAD应该也可以吧,于是这个帖子就出现啦。

我水平不高,这个手机纯属画来玩玩,给大家一个参考,请朋友们多多指教哦

我的手机是华硕P527

我就照着我的手机来画。过程如下

Step1.图层建立

为了便于后期的画图、编辑和渲染,我们首先要建立足够的图层,够用的基础上越少越好,同时在画图过程中根据需要还可以补充几个辅助图层,以下是我的图层设置,仅为参考,在画图的过程中一定要注意图形一定要画在对应的图层里面,画单一部分的时候可以将其他图层冻结,以免遮挡

Step2.框架勾勒

首先可以找到手机的实图,插入到CAD中作为参考。精确起见,最好用尺子量取手机的精确尺寸

然后参照实图将手机的二维俯视图先勾勒出来 命令:Rectang/Line

Step3.键盘建模1

用定数等分dividend命令分割上一步用rec命令建立的键盘区域,同时在格式-点样式中将“点样式”设置为方便观察的样式

Step4.键盘建模2

从上一步的分割出的节点上拉出直线,分割键盘区,并用Offset偏移命令将直线向两个方向偏移,建立面域

Step5.键盘建模3

分别用拉伸命令Extrude上一步建立的分割面域和键盘(面域下面的矩形),为了方便观察和选定,分割面域(黑色部分)的拉伸距离应该大于键盘(红色部分)

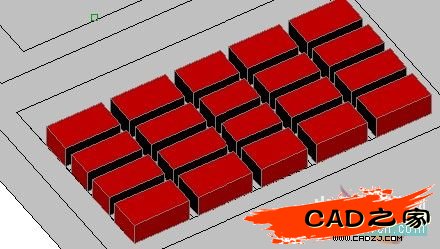

Step6.键盘建模4

用差集命令(修改-实体编辑-差集)将分割面域从键盘中减去
