巧用中望CAD2009“鸟瞰”提高绘图效率

  在使用中望CAD2009的过程中，不少设计师应该都会逐渐发现有个鸟瞰视图的功能很好用。利用好鸟瞰视图，能有效提高绘图效率。

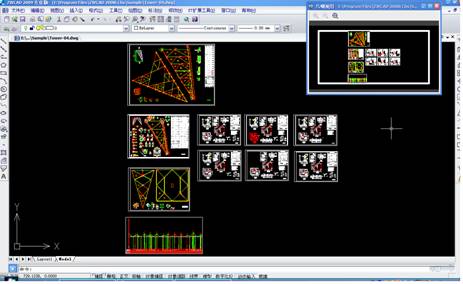

    鸟瞰视图是一种可视化平移和缩放当前视图的方法，是一个与绘图窗口相对独立的窗口，但彼此的操作结果都将在两个窗口中同时显示。鸟瞰视图命令是dsviewer，可以通过以下方法激活该命令：1、菜单栏【视图】——“鸟瞰视图”。2、在命令行中输入dsviewer并回车。鸟瞰视图窗口如下图所示，显示整个图形，并用一个粗线矩形标记当前视图，该粗线矩形即为视图框，可以移动视图的位置或者改变视图框的大小来动态更改图形中的视图。界面如下图所示：

    鸟瞰视图的小窗口可以任意移动到大窗口的任意位置，也能够调整小窗口的大小，但是太大的话会影响绘图视野，就使用默认的大小就行了。个人喜欢把它放到屏幕的右下角（上图）或者右上角（下图），那样不会影响到其他的绘图应用。

    介绍一下上面三个放大镜按钮的作用：
    放大：以当前视图框为中心放大两倍来增大“鸟瞰视图”窗口中的图形显示比例。
    缩小：以当前视图框为中心缩小两倍来减小“鸟瞰视图”窗口中的图形显示比例。
    全局：在“鸟瞰视图”窗口中显示整个图形和当前视图。在“鸟瞰视图”窗口中显示整幅图形时，“放大”和“缩小”选项和相应的工具按钮将不可用。
    那么，怎么提高绘图效率呢？
    在要进行缩放的时候，可以使用鸟瞰视图来完成，例如，要找一些数据，不用鸟瞰视图的话，操作一般是：zoom/all，然后再对某地方进行一步步缩小，一般熟悉图纸就能一下子找到了，但是如果对图纸不熟悉，就再重复这个步骤，实在是没有效率。那么，使用鸟瞰视图的操作又是怎样？步骤是：直接点鸟瞰视图上面的按钮，这步就相当于zoom/all了，然后在鸟瞰视图上面点鼠标左键，出来一个矩形，里面有个X，这个时候，一定鼠标这个矩形就跟着移动，外面的屏幕也跟着移动。见下图

    移动要查看的位置，点鼠标左键，矩形里面的X就没有了，变成一个箭头，见下图，矩形的左边就固定在该竖直的位置上了，鼠标上下移动能把矩形往下面移动，鼠标左右移动就是分别是缩小和放大矩形。

    这样，使用鸟瞰视图比起一般的操作要快捷得多，哪怕你的鼠标是3d/4d鼠标，但是怎么滚动滚轮也比不上使用鸟瞰视图直观和快捷。不光是查找数据，鸟瞰视图在移动复制、审图复核中也能用到，这样就能大大提高工作效率。
