绘制好图框后，在命令行输入“Insert”后回车，弹出“插入图块”对话框，选择从“文件”插入并找到上面做好的标题栏文件，确定后就会发现插入基点就是我们定义的标题栏右下角点，拾取图框的右下角点便可插入。这时命令行会挨个提示属性名称，比如“单位名称：”，只需在命令行输入自己单位的名称即可，如“某某精密仪器厂”等，标题栏就会显示用户定义的属性。
如果要对己插入的标题栏属性进行修改，只要在命令行输入“ATE”后回车，选择欲改属性的标题栏图块，弹出“编辑图块属性”对话框(见图5)。选中高亮显示要修改的项后，在数值框内填入新的属性即可。

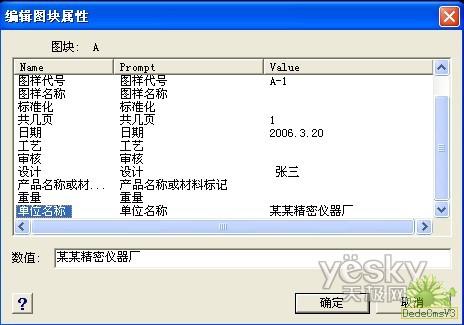

图5 编辑图块属性对话框
上面就是自定义标题栏的绘制、共享，属性的定义、修改的过程，值得注意的是，如果就是专为某一单位使用的标题栏，则在定义“单位名称”属性时可直接定义值为该单位的名称，并设“属性标志位”为固定(参见图2)。这样在插入标题栏就不会提示用户在命令行输入“单位名称”的值了。
