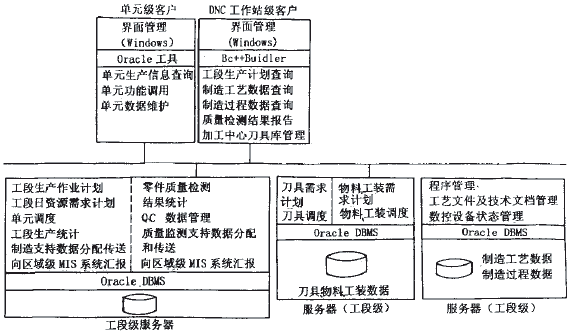

图1 DNC系统客户/服务器模型

1. 工段级服务器 具有制定日生产作业计划和日资源需求计划的功能，对生产进行实时调度以及单元生产信息的统计。
2. DNC工作站 对单元控制器下达的派工单(工序流水卡)和零件工艺信息进行查询，网络传输零件NC 加工程序和NC 测量程序，本地NC 程序的存贮管理，同时对本地的刀库进行管理。
3. 单元级客户 在工段级服务器的支持下，构成客户/ 服务器模型，负责进行工段控制，具有制定日生产作业计划和日资源需求计划的功能，对生产进行实时调度以及单元的生产信息统计。
4. DNC工作站客户 通过访问工段级服务器，对单元控制器下达的派工单(工序流程卡)和零件工艺信息进行查询，网络传输零件NC 加工程序和NC 测量程序本地NC 程序的存贮管理，同时对本地加工中心的刀库进行管理。

2 基于WWW的DNC 系统设计

1. Internet的结构模式
   计算机信息技术发展到今天，大体上经历了三个阶段。最早的信息系统是所谓的中央集权型的集中模式，即IBM大型主机时期：后来发展为主从型的客户/服务器模式：现在的趋势为三层结构模式。
   WWW就是最典型、最常见的三层结构。用户不管使用何种浏览器来访问Internet 上的WWW 站点，都可以看到相同的操作界面。这个特征也正好符合DNC用户希望操作界面单一的要求，而且还保留了整体的弹性，后端的服务器仍然可以随时依需要进行扩充。



   图2 基于WWW的DNC 系统设计

2. 基于WWW的DNC系统结构与设计实施
   基于Web服务器的三层体系结构设计的DNC系统其结构如图2。虚线框中的区域级服务器不包含在DNC系统中，在此表示DNC 系统与上一级系统通过WWW集成的方案。
   图2 中DNC工作站(客户)通过Web服务器作为DNC 控制器的人机交互控制界面直接对NC 机床进行控制，通过采用通用浏览器界面使系统易于操作与升级。
   DNC控制器是DNC工作站控制级中实际执行DNC 功能的设备。
   工段级服务器中包含有各种制造信息，如制造过程信息(机床运行状况、加工状况等)、制造管理信息(当天作业计算等)、工艺数据(NC 代码含加工、测量)、制造资源数据(刀、夹、量具、毛坯、原材料等)。
   工段管理器通过Web 服务器完成加工作业分配，车间工装、设备、工艺文件、质量信息等的计算机管理。处理结果位于工段级服务器上，DNC工作站客户通过Web网关可以获得这些数据，然后通过Web网关控制DNC控制器执行相应工作，同时，DNC工作站客户还可以从DNC控制器获得现场运行状态信息并通过Web网关反馈给工段服务器以供工段管理器处理。 #p#分页标题#e#
   Web服务器上的软件(称作网关)可以通过CGI执行外部程序。例如，DNC工作站客户通过网关发出申请，网关被连接到URL，一旦有对URL的请求，网关将被执行，而请求的参数和URL申请一起被发送。网关执行的结果用HTML 标准格式化后被传回申请者。
   CGI(Common Gateway Interface)技术，即公共网关接口，其工作过程如下：

   1. DNC工作站向Web服务器发送请求，即输出标准的统一资源地址URL，该请求包含请求服务的类型、服务程序路径、CGI程序和用户数据。
   2. Web服务器解析该请求，若是CGI服务，则启动CGI程序，CGI程序解析用户输入的信息，这些数据传递给CGI程序，一般通过环境变量、命令行参数或标准输入流完成。
   3. WWW中的CGI程序作为DNC控制器的客户，向DNC控制器输出控制命令(如NC代码下载等)，并从DNC控制器返回DNC系统的加工状态等信息。
   4. CGI程序根据数据生成动态HTML文档。
   5. Web服务器将HTML文档返回给DNC工作站。DNC工作站即可完成控制、查询的操作。
