基于VS.NET框架的NX二次开发

　　1 NX5.0二次开发语言和工具

　　NX/open支持的C、C++、NX C++、GRIP、NET、Java 6种语言函数/类库，其中C和GRIP支持面向过程程序设计，NET和Java支持面向对象程序设计.NX Open for.NET是一套用于微软。NET框架的API，通过这些API访问NX核心应用程序的功能来创建高级的应用程序，可以采用微软。NET支持的任何语言包括C#、Java、VB.NET等语言进行开发，用户可以选择自己喜欢的语言来编写程序，并提供了相当丰富的类库，既可采用.NET的NX Open，也可采用NET包装的Open APIc21。

　　NX不仅有强大丰富的函数/类库支持，针对二次开发需求，它本身还提供了诸多辅助开发工具，主要包括MenuScript和NX/OPEN UIStylerL30.MenuScript工具提供开发者创建和编辑NX下拉菜单及工具栏的功能，通过它可以改变NX菜单的布局和添加新的菜单项以执行用户应用开发程序.NX菜单通过脚本语言编写，菜单脚本语言通过ACIONS命令来指定菜单项对应的响应行为.NX/0PEN UIStyler模块提供了强大的制作NX风格对话框的功能，主要包括以下方面：为开发者提供了可视化的操作环境，实现所见即所得;能够自动生成5种模板文件(C、C++、Java、C#、VB.NET)，为用户编程提供方便.UIStyler创建的对话框可以被MenuScript调用，将用户应用程序与NX无缝连接。

　　2 二次开发的实现

　　NX的二次开发主要包括3个方面：菜单的定制、对话框的建立和动态链接库。一般都是由插件在主程序添加特定的菜单，点击菜单后弹出对话框，输入数据后才执行一系列的操作。下面通过一个完整的步骤详细说明这一过程。

　　2.1 MenuScript定制菜单

　　在UGSNX5.o目录下建立一个目录ParModel，在ParModel下建立两个子目录startup和appl—lication.其中application目录下存放由NX UIStyler编辑器生成的dig文件，startup目录下存放dlg对应的dn文件和menu文件。

　　在startup目录下建立ParModel.men文件，此脚本文件的扩展名为*.men，是文本文件，可以通过任何文本编辑器进行编写。当用MenuScript准备好一个菜单脚本后，每次碰到的行为名都被加到行为注册表中，并且相应的回调函数也被附加到菜单项。其内容如下：

　　写menu文件需注意：如果想添加一个新的菜单项，BUTTON的命名不能和系统已有的BUT—TON重名，否则系统会认为这个控件已经存在而对定义不予理会。

　　设置用户开发环境变量，NX的全部环境变量及系统路径定义都记录在NX5的安装目录UGSNX5.0UGII下的ugii—env.dat文件中，NX启动时会先载入这个文件，再调用用户定义的和标准的NX菜单文件。ugii～env.dat是一个纯文本文件，可//结束第二级菜单的编辑以用window自带的记事本或者写字板打开编辑.用记事本打开UGSNX5.OUGIIkugii—env.dat，在UGII—DEFAULT—MENU—DIR={UGII—BASE—DIRugiimenus上一行添加环境变量UGII—US—ER—DIR=UGSNX5.OParModel，保存退出。

　　启动NX5后会在菜单栏有一个自定义的菜单“参数驱动模型”，在该菜单下包括两个二级子菜单，如图1所示。

　　图1 参数驱动模型菜单

　　2.2 UIStyler对话框设计

　　进入NX界面，选择菜单命令开始一所有应用模块一用户界面样式编辑器，进入UIStyler可视化界面.编辑界面如图2所示。

　　图2 弹簧参数对话框

　　在为对话框添加控件之后，还需要为某些控件添加适当的回(Callbacks)函数，这样才能让对话框和二次开发的函数联系起来。当用户触发对话框控件时，系统响应该消息并执行对应回调函数，保存对话框时选择生成C#模板文件，保存成功后生成ParModel.CS和ParModel.dig两个文件。#p#分页标题#e#

　　2.3 生成动态链接库

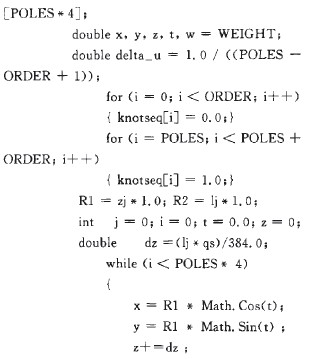

　　运行Visual Studio.NET 2005，通过NX5--VCS建立名字为ParModel的项目，在解决方案资源管理器中把Myclass.cs删除，通过“添加→现有项”把通过UIStyler建立而得到的ParModel.cs加入到项目中，向回调函数添加所需代码，以便被Callbacks调用，即被其他对话框调用。另外，要使这部分程序发生作用，必须将程序中#if DISPLAY_FROM_CALLBACK和#endif//DISPLAY_FROM_CALLBACK的所在语句去掉或屏蔽。“创建”按钮响应添加的程序如下：

　　3 运行结果

　　打开NX5.0，在菜单上选择“参数驱动模型→弹簧”，打开“弹簧参数对话框”，设置参数：圈数6，螺距10，中径20，截面半径1，点击“创建”即可生成弹簧模型，如图3所示。

　　图3 弹簧模型

　　4 结束语

　　本文介绍了NX提供的二次开发语言和工具，通过实例，综合运用NX/Open MenuScript、NX/Open UIStyler、Visual Studio.NET 2005等NX二次开发工具，使我们对NX二次开发的过程有了较全面的认识，为以后提高二次开发的效率，开发高质量的NX软件奠定了基础。
