权威专家NX软件评测(2)

时间:2010-11-15 10:57:50 来源:

  一、高速铣

  高速加工设定→摆线刀轨

  摆线刀轨:高速加工的重要加工策略,主要用在2.5轴加工类型。

  优势:

  ◎切削过程中切除率和切削载荷基本恒定;

  ◎平滑的步近;

  ◎为下道工序预留恒 定的加工余量。

图1

  高速加工设定→S connection和Curl loop

图2

  特点:

  ◎平滑的圆角过渡;

  ◎平滑的步进确保刀具在切削方向上没有突变;

  ◎Curl loop修整2条刀轨之间的残余量。

  优势:

  ◎相比非平滑的切削模式,切削时间减少25%;

  ◎适合高速加工的切削刀路。

图3

图4

  S connection设定,保证即使是步进刀路依然平稳,不存在速度突变。

  Q loop设定,保证在拐角处,刀轨间距离大于设定间距时,即添加Q形刀路,达到清楚刀轨间材料的目的。

  二、CAD for Manufacture

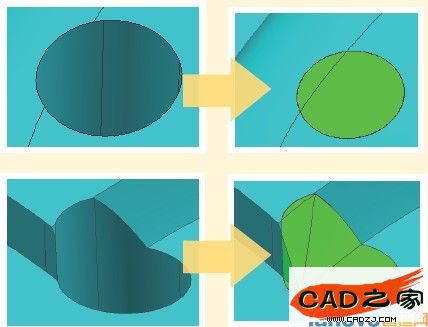

  针对CAM加工的模型编修→补孔

  依赖于孔周围的曲面,选择最适合的选项填孔

  ——“By Removing Edges”方式在多数情况下可用。

图5

  针对CAM加工的模型编修→直接建模

图6

图7

  补孔类型分别为:

  ◎波浪状补孔;

  ◎修剪的N边面补孔;

  ◎网格面补孔;

  ◎移除边补孔(较有效的补孔方式);

  ◎延伸补孔;

  ◎模具设计补孔(即组特征补孔);

  ◎抑制(特征)补孔。

图8

  1、提供给NC编程员重要CAD编辑功能

  ——利用直接建模工具条填孔、替换面,构建适合机械加工的模型。

  2、直接建模提供的功能上述五种对面的操作和区域偏置、再尺寸圆角,基本已经能较好完成对于模型的修整工作。

图9

八种补孔类型

  三、加工策略

  高效的粗加工和残料加工

图9

  NX提供高效的型腔铣加工策略用于迅速移除大量切削材料。 NX提供用于二次开粗的选项:

  ◎IPW 加工过程中的模型;

  ◎Level Based IPW基于层的IPW;

  ◎3D IPW基于小平面模型的IPW;

  ◎Reference Tool参考刀具。

  自由的刀轴定义

图10

  特点:对于深腔模具的3+2操作,刀具轴定义自由方便。

  优势:更好的表面质量。

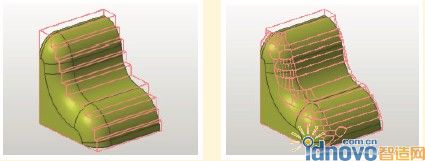

  高质量的半精/精加工——Z-Level层降铣

图11

  NX提供完善的半精/精加工策略,包含Zlevel、AreaMilling等。

  ◎切削层受加工表面斜率影响;

  ◎自动调整切削范围和切削深度。 优势:

  ◎在平坦区域产生密集的刀路;

  ◎消除手动控制切削范围和切削深度;

  ◎达到统一的表面质量;

  ◎减少加工时间。

  高质量的半精/精加工——FlowCut

图12

  特点:

  ◎在拐角处创建自动的清角精加工;

  ◎在复杂的拐角也能产生平滑的刀路;

  ◎利用上一把刀具作为参考刀具来决定残余量;

  ◎单刀与多刀清角;

  ◎各种不同的切削顺序选项;

  ◎针对小R角过渡的处理; 优势:

  ◎减少编程时间;

  ◎提高编程效率。

  编者按:毋庸讳言,国内制造企业应用信息化产品的热情,经过之前几波的热潮,已经逐渐趋于平静和冷静。认真审视自身的信息化架构,很多的应用企业发现存在不少的问题。例如,选择了A的CAD系统,又选择了B的CAM系统,但是在车间当中, 又使用的是C的NC产品。这种情况就导致产品从设计到生产的流程,要经历多次的数据转换和人为干预,存在的隐患不小。NX 功能强大自不必讲,其最大的贡献在于,解决了企业缺乏产品开发平台的问题,为企业提供了一个全流程的产品开发架构。 而其“不同CAD模型导入预处理”功能,又降低了应用企业实施该系统的门槛,令应用企业不用完全抛弃之前的信息化投入, 即可一步踏入“一体化解决方案”的大门。NX,将是下一个阶段CAD/CAM领域标志性的产品,超越它,很难。
