UF建立钥匙的三维模型图文教程

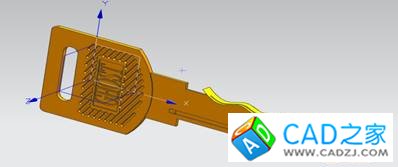

效果预览：

建模步骤：

第一步、运用草图（以XY平面为基准）及拉伸（拉伸距离为4）建立钥匙把模型，见下图。

第二步、运用矩形腔体（长度140，宽度30，深度5）建立钥匙环的穿孔，见下图。

第三步、对矩形腔体四角进行倒圆处理，倒圆半径为10，见下图。

第四步、在钥匙把的顶面上建立矩形特征，并拉伸，见下图。

第五步、在钥匙把平面上建立如下草图特征，斜线角度及间距任意，见下图。

第六步、借助上步建立的草图曲线，运用管道（外径6）命令创建下图特征。

第七步、在上步建立的圆柱体两端建立球体（直径6），见下图。

第八步、进行求差处理，效果如下图所示。

第九步、运用矩形腔体（长度120，宽度50，深度2）建立钥匙把上的内槽，见下图。

第十步、在腔体槽内建立如下文字，见下图。

第十一步、对上步建立的文字进行拉伸（距离1.5），效果如下图所示。

第十二步、运用镜像体命令建立另一侧的钥匙把，对两者求和，见下图。

第十三步、以XY平面为草图平面，通过拉伸建立钥匙本体。拉伸草图如下图所示。

第十四步、在钥匙的一侧运用矩形腔体建立钥匙槽，腔体（长度400，宽度30，深度2.5），效果见下图。

第十五步、运用倒斜角（非对称，一边距离为2.5，一边距离为12）建立钥匙槽的退刀槽，见下图。

第十六步、在钥匙的另一侧运用矩形腔体建立钥匙槽，腔体（长度400，宽度10，深度2.5），效果见下图。

第十七步、运用倒斜角（非对称，一边距离为2.5，一边距离为12）建立钥匙槽的退刀槽，

见下图。

第十八步、运用拉伸在钥匙面上建立钥匙齿形片体，拉伸距离为10（左右对称），拉伸草图如下图所示。

第十九步、运用修剪体命令，借助上步建立的齿形片体，对钥匙模型进行修剪，见下图。

第二十步、对钥匙齿形模型的凹凸边缘处进行边倒圆，倒圆半径为10或15，最终效果见下图。
