UG使用曲线修剪曲面的详细图文教程

时间:2015-03-09 11:07:43 来源:未知

曲线修剪曲面，可以简单的理解成使用曲线来修剪掉曲面上不要的部分，在设计图形的过程中，有时候一些特征并不能一次创建，需要经过多次修剪才能达到要设计的效果，如上一节创建的曲面，本节就在其基础上修剪掉多余的部分，欢迎学习；

UG10.0教程：[84]使用曲线修剪曲面技巧

拿曲线来修剪曲面是特征下的修剪片体命令；

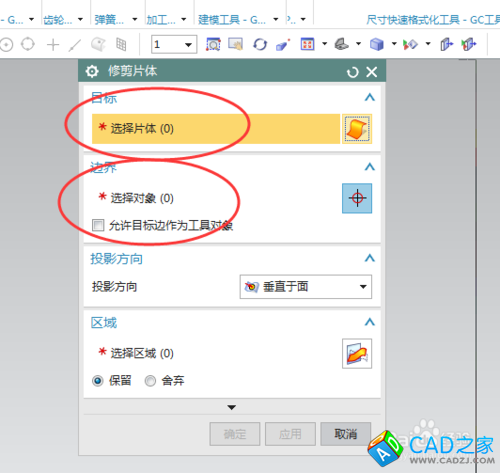

其对话框中，有目标体（要修剪的曲面），边界（曲线或者是平面）

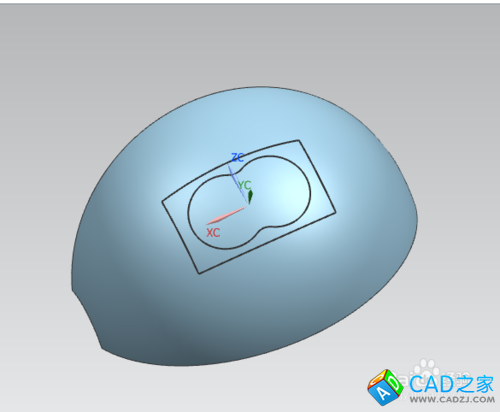

打开上一节创建的片体，在进入到修剪片体后，如下图依次选择；通过切换选择区域中的舍弃与保留，来选择需要保留的部分；
点开设置下的延伸边界对象到目标边，其选择效果如图，，修剪效果如图2
修剪片体的边界除了可以使用曲线外，还可以使用基准平面，如下图先创建一个基准平面；
选中要修剪的曲面，然后选中基准面；（图1示），最终修剪的结果如图2；
