UG抽壳命令如何使用的详细图文教程

时间:2015-02-28 10:13:27 来源:未知

抽壳命令可以将一个实体零件抽成等壁厚的壳体,非常的方便,假如你想做一个圆柱壳体,你只需要做一个圆柱体,然后抽壳就可以了。接下来小编以水杯为例为大家介绍抽壳命令怎么使用。

  1. UG抽壳命令如何使用

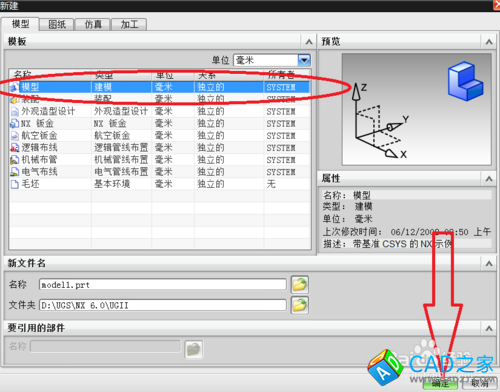

  2.  在弹出窗口中选择 模型 后点击确定

    UG抽壳命令如何使用
  3.  首先小编做了一个毛胚,具体过程就不说了,非常的简单,是旋转生成的。

    UG抽壳命令如何使用
    UG抽壳命令如何使用
  4.  在特征工具栏找到抽壳命令

    如图所示

    UG抽壳命令如何使用
  5.  抽壳命令弹出窗口

    在具体位置填相应的信息就可以了。

    UG抽壳命令如何使用
  6.  如果填好后没有预览你就点一下 反向 按钮

    图中是我做的时候的预览

    UG抽壳命令如何使用
  7.  完成后的效果

    小编把它切开方便大家看

    UG抽壳命令如何使用
  8.  接下来就是加螺纹

    做瓶盖等

    这次只讲述抽壳命令,其它命令的使用方法我会单独写出来介绍。

  9.  完成后的效果

    希望对你有帮助

    UG抽壳命令如何使用
