UG篮球图文详细建模教程

时间:2014-07-13 06:49:22 来源:未知

一、球体，基准点位置绘制直径100球体

二、任务环境中草图

1、选择后面的基准面绘制草图

2、轮廓绘制直线，圆角倒圆

3、点到线，圆心定位中基准轴上；设为对称，将两直线关于x轴对称；标注，选择相应位置进行标注

4、锁定图形（延迟评估），点自动标注，选择列表显示，在对话框里一起修改尺寸，关闭标注，解锁，再次点击延迟评估

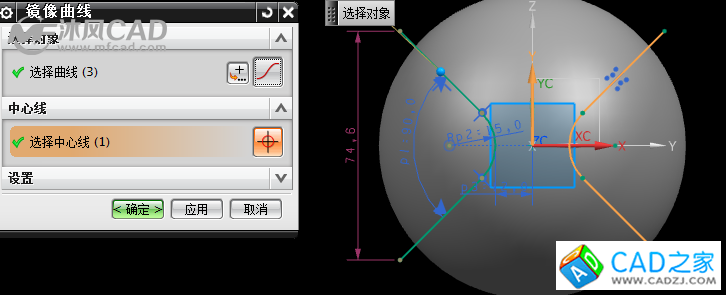

5、镜像曲线，将绘制的草图进行y轴对称

6、完成草图

三、投影曲线，将草图曲线沿x轴方向进行两侧投影

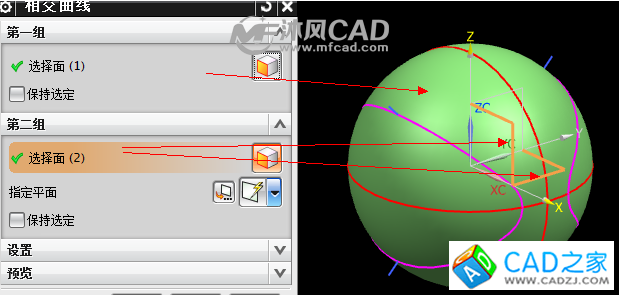

四、相交曲线，求出球体与两个基准面的交线

五、管道，以投影线和相交线为中心线创建管道，并求差，注意要一条线一条线添加管道，不要一起添加，那样会出错

六、边倒圆，对于这个位置进行边倒圆，设置

七、切换过滤器到面，直接选择管道位置的曲面，对象颜色设置为任意颜色；其他面颜色修改方法相同
