Solidworks基础入门教学(十二)零件设计-筋特征

时间:2010-11-14 23:09:05 来源:
副标题#e#

    §12. 概述

    筋概述

    筋是从开环的草图轮廓生成的特殊类型的拉伸特征。它在轮廓与现有零件之间添加指定方向和厚度的材料。您可以使用开环的草图实体生成筋特征。

    1、可以使用开环的草图实体生成筋特征,软件将草图延伸到相 邻的曲面
    2、可以由多条不连续的线段生成筋。
    3、若要使用单个或多个开环的草图实体生成筋特征,您需要在 PropertyManager 中指定以下各项:

    选择拉伸方向

    ●垂直于草图 - 按照草图的方向
    ●平行于草图 - 沿着基准面平行于草图延伸

    选择延伸类型:

    ●自然 - 按照筋的草图中的曲线延伸
    ●线性 - 从筋的草图以线性方式延伸 您仍然具有用于筋的厚度、反向和拔模条件相同选项。

    使用开环或闭环草图生成筋:

    §12.1 垂直于草图的筋特征

    我们给零件添加筋特征。我们的零件如下图:



    步骤:

    1、定义筋的高度。做一个offset平面,该平面和就是筋的高度定义。
    2、选中筋平面,开始草会,我们首先做三个径向的加强筋。


    3、在草图的尺寸上,只需添加筋的位置定义即可。

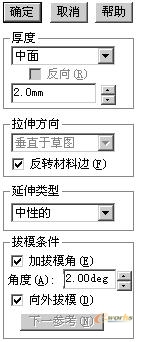

    4、点击 ,或插入-特征-筋。
