水龙头补面加厚作法

    1先根据提供的线框，构建轮廓，这里主体部份，选用曲面扫描来实现，首先构建扫描路径和引导线，引导线添加中点选项，图中红色圈出，大概位置如图，这里取值R55

    2以上视基准面建立扫描轮廓，转换实体引用半圆截面，添加穿透关系

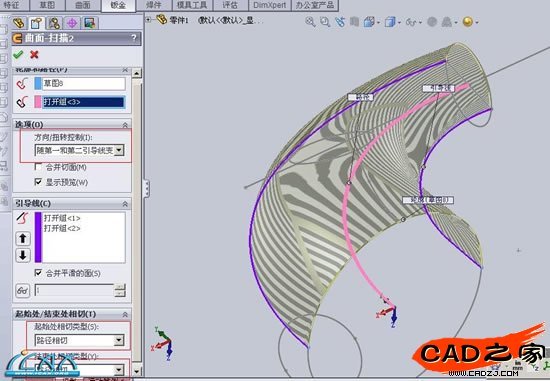

    3开始扫描，以中线为路径，边框为引导，建立扫描，方向扭转控制沿引导变化，，起始结束与路径相切。

    4拉伸扫描的轮廓线，深度10mm

    5以右视图为基准，选择侧边的轮廓线，转换实体引用，并延长图中红色区域所示，建立拉伸曲面

    6以刚拉伸的曲面为基准，选取线框中圆形轮廓，转换实体引用，建立拉伸曲面，方向1深度要超过所建立的主体建构，方向2深度自定，这里选5mm(为什么要拉伸方向2，慢慢往下看）

    7拉伸完成后曲面剪裁至如图所示即可

    8以右视基准面建立的侧边轮廓线为源图，建立分割线，将刚拉伸的圆形曲面分割，（这也就是为什么第五步中的侧边轮廓线要延长）

    9这一步圆角，通过面选择，注意的是，包络控制线要选择我们刚才所建立的分割线，用它来结束圆角上部的终止位置

    圆角以后如图所示，红色所圈范围内，未能严格压线，绿色所圈范围内，因圆角太大

    10以右视图为基准面。画直线，选择圆形边线。建立中点，和垂直约束关系，

    11，根据建立的分割线，删除多余曲面，

    12曲面拉伸、紫色线框所示，。。这里我们将图中红色所示线条取名。。线条AA

    13选右视基准面，和两圆相交处，建立分割线（这步万不可省略，将导致以后抽壳的厚度

    14曲面填充，选取周边，选择相切，应用到所有边线，，，约束曲线选择 线条AA

    15利用删除实体，和删除面命令，删除多余曲面，效果如图所示，，下面就是曲面缝合

    16将此两曲面进行缝合

    17镜像所缝合曲面，并再进行缝合

    18最后一步，曲面加厚，水平有限，只能加到9.6了 *_*

    19斑马线显示，看下曲率，至少大于G1吧（嘻嘻），线条完全压线！大功告成。
