Solidworks基础入门教学（四）工程图


    §4.1 打开工程图格式文件

    要建立一个零件的工程图,首先应该设置工程图的格式文件,按如下步骤.

    1、点击;

    2、双击"工程图";或"选择"工程图"并点击"OK",出现""对话框,如下图


    3、我们选择标准模版,并选用"A4-纵向"为图纸幅面

    4、"确定"

    此时,出现一个新的窗口,并且,工程图工具条也随之出现

    5、在图框中任意地方点击鼠标右键,选择"编辑模版"

    6、点击图纸中的文字,可以选中它,对这些文字可以移动,删除,修改(双击即可弹出修改对话框).现在,我们将它删除.选中以后,按"DEL"键,确认即可.

    7、我们对于图纸模版的大部分操作基本上都可以在"编辑模版"的完成,例如:标题栏中,单位名称,设计,工艺,日期等等通用栏的填写.

    8、模版的保存:文件-->保存模版(出现上面的对话框)-->确定--确认覆盖原来的文件.也可以另存为其它名字(点击"用户模版").

    §4.2设置图纸细节选项

    下面,我们来进一步设置图纸的有关选项:默认图纸尺寸的字体,尺寸的的类型,箭头类型等等.我们可以利用这些设置,来建立公司的标准.

    1、点击:工具--选项

    2、点击"出祥图"标签,如下图:


    3、在本选项设置中,我们可以根据<国家标准>的规定,设置大部分选项

    关于工程图的详细设置的问题，请参阅solidworks的帮助文件中solidworks选项的有关内容。

    §4.3 创建零件工程图

    如果零件Tutor1.sldprt还没有打开,现在打开它,并激活工程图窗口.

    1、图纸目前还处于"编辑模版"状态,此时,可以单击右键,并选择"编辑图纸",将工作状态转换到图纸的编辑中.

    2、点击标准三视图 ,或插入---工程图视图-标准三视图.注意此时光标的模样,状态栏中的提示是:"选择工程图所要放置的模型"

    3、点击菜单:窗口--Tutor1,即可激活Tutor1窗口,在该窗口点一下,重新激活工程图窗口,并且在图纸中建立了三个视图.如果要移动视图,将鼠标定位到该视图,移动鼠标,当光标变成模样后,即可拖动该视图(仍遵循三视图规则)

    4、用移动的方法调整好三个视图的位置

    §4.4 在工程图中添加尺寸

    在工 程图中，描述的是模型的二维视图，应该为其加入尺寸。我们可以在任意视图上加入三维模型中存在的尺寸

    1、在没有选择任何项目的情况下，点击插入--模型项目，出项"插入模型项目"对话框，如下图所示

    2、

    3、点击"确定"

    4、移动尺寸到合适的位置。如下图所示



    5、点击，保存文件，其默认名为：slddrw.

    §4.5 修改尺寸

    在工程图中修改尺寸后，模型会自动更新，同样，在模型中，修改尺寸，在图纸中，也是同时更新的

    1、在视图2中，双击尺寸25，如图：



    2、在修改对话框中，将尺寸25改成40，并按回车键，或点击对号按钮如图


    3、点击工具条上的"重建"按钮，模型和视图中的尺寸将会重新计算建立

    4、打开（或激活）零件窗口，双击凸台-拉伸1特征，显示该特征的尺寸。注意尺寸已经发生了变化。

    5、返回工程图窗口，保存文件。由于模型做了改动，因此，系统提问是否保存模型，点击"是"


    §4.6 插入另外的视图

    按以上的方法，我们可以创建一个新的装配模型的工程图。我们利用这个工程图，来学习以下的内容。

    除了标准三视图以外，我们在图纸中还可以加入其他的视图，包括：

    ●准视图：前视图，顶视图或等轴测视图（ISOmetric）
    ●模型中命名的视图
    ●当前模型工作窗口的视图

    1、击"命名视图"按钮或菜单：插入--工程视图--命名视图.此时，光标变成摸样，说明此时可以加入一个模型视图了。

    2、要加入一个模型，在任意地方点击鼠标右键，选择"从文件中选择"，选择一个文件，并确定视图的放置形式。


    3、我们选择文件

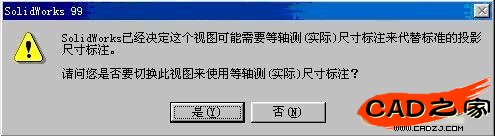

    4、此时，光标变成模样，提示视图的放置位置。在合适位置点击一下。如果出现下面的对话框，点击"是"。


    5、插入等轴测视图后，如下图：


    §4.7 插入材料明细表

    我们可以在装配图中，加入模型的材料明细表。在机器中，应该有EXCEL97作为支持。


    1、选择任意视图，如图：

    2、选择 插入-材料明细表，出现材料明细表模版对话框。如图：注意选中：生成表格时使用文档注释字体和取消使用表格定位点前面的对号



    3、点击"确定".则插入如下的材料明细表：


    4、值得说明的是：表中的有关项目可以在EXCEL中进行定义。

    §4.8 材料明细表操作

    点击材料明细表。

    当光标变成移动样式时，拖动明细表到合适的地方

    编辑材料明细表

    1、材料明细表上单击右键，选择"编辑材料明细表"或双击材料明细表
    2、对任意项目进行修改。下图是修改的一个例子。可参照上一节中的BOM表
    3、在图纸中其他地方单击鼠标，即可返回图纸编辑状态。



    保存材料明细表

    1、选择材料明细表，点击文件-另存为。。
    2、输入文件名，即可将明细表存为EXCEL文件。
    3、注意：另存为EXCEL文件后，当装配的文件改变后，图纸中的BOM表会自动更新，但所保存的EXCEL文件不会自动更新。

    §4.9 尺寸标注中的一些技巧

    ●删除不需要的尺寸：选择尺寸，按DEL键
    ●隐藏尺寸：选择视图-显示/隐藏尺寸，光标变成模样，然后点击尺寸；鼠标形状为可以快速切换尺寸的显示或隐藏
    ●隐藏尺寸：选择尺寸，右键选择：隐藏，即可
    ●在视图之间移动尺寸：按住shift键，拖动尺寸到合适的位置。
    ●在视图之间复制尺寸：按住ctrl键，拖动尺寸到合适的位置。
    ●使尺寸居中：单击尺寸，右键选择"文字居中"
    ●对圆形类尺寸，有如下几点：
    ◎半径标注--直径标注：右键，选择：显示成直径，
    ◎直径标注--半径标注：右键，选择：显示成半径，
    ◎直径--线性：右键，选择：显示成线性尺寸；
    ◎如下图

    ●要修改箭头、文字、引出线等，可选择该内容，右键，选择：属性
    ●添加参考尺寸：点击或选择工具--尺寸。

    §4.10 图纸打印

    打印工程图文件

    ●单击文件-打印，出现打印对话框

    ●。。。注意选择"最佳比例"选项。当图纸够大时，可采用其他比例.
