基于SolidWorks的钣金件立体展开放样

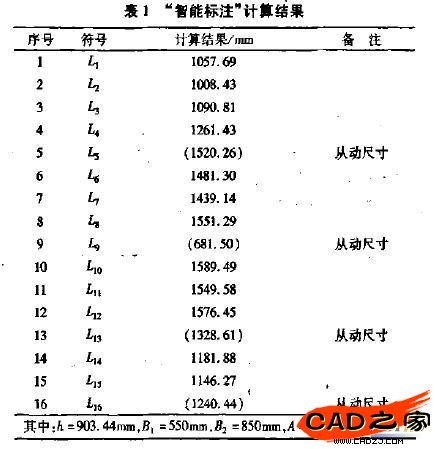

    "智能标注"计算结果如表1所示。



    依据上述尺寸，即可对管件进行平面放样下料。

    2方矩锥管的展开放样

    方矩锥管是由正四棱锥台演变的各种形式的六面体。如图10所示为两端口相交30°双偏心方矩锥管，在生产实际中还有各种各样锥管，如:正方形锥管，两端口(上、下底)为正方形，两端口平行且同心方矩锥管，两端口平行双偏心方矩锥管，两端口垂直且双偏心方矩锥管等，本文以图10方矩锥管为例，进行放样计算。

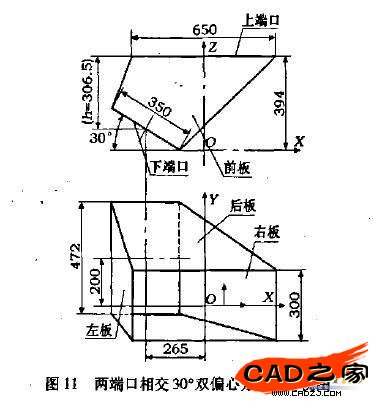

    如图11所示，上端口尺寸，长*宽= 630mm*300mm，下端口尺寸长*宽=472mm*350mm，下端口平面和水平面的倾斜角度为300，下端口最低点和上端口的距离为394mm，上端口和下端口在X和Y方向的中心偏移距离分别为265mm和200mm。下端口中心至上端口在Z方向的距离为h =306.5mm.


    图l2所示为方矩锥管的平面展开示意图，从图12中可以看出，只要求出L1、L2、L3、L4、L5、L6六个尺寸，就可以对方矩锥管进行平面展开放样。
