基于有限元分析的现场铣床横梁结构优化

时间:2010-06-02 08:00:00 来源:
副标题#e#     0 引言

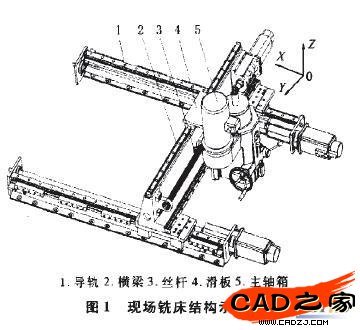

     现场铣床是用于石化装置的现场加工设备。为了适应现场的加工环境,要求现场铣床在满足性能、精度等条件下,其质量和体积尽可能最小。铣床由于横梁部件刚度不足在加工中工件表面产生波纹状刀痕,影响了加工精度和表面质量。本文借助CosmosWorks有限元软件,建立铣床有限元模型,对主要移动部件进行静、动态性能分析,提出对铣床结构合理的改进方法。图1为现场铣床的结构示意图。



     1 有限元模型的建立

     采川SolidWorks软件建立现场铣床的三维实体模型主轴箱的重力及悬臂产生的扭矩M直接作用于横梁,使得横梁扭转变形(见图2),所以横梁为现场铣床的关键部件,它的刚度直接影响加工精度,因此把横梁作为主要分析的对象。图3为现场铣床横梁的实体模型。
