一.IDD概念:
相对于以前的版本PRO/ENGINEER野火4.0在外来数据破面修补方面进行了大的改进,增加了智能工具,使我们在修补过程中更加直观。将外来数据(如:IGES STEP等)导入到 Pro/ENGINEER 进程后,可使用PRO/ENGINEER IDD(Import DataDoctor)工具对导入的数据零件修正几何形状、确保曲面的一致性、封闭多余的间隙以及调整相切等操作。几何IDD/拓扑结构树” (GTS) 会替换正常的 Pro/ENGINEER 模型树,最终实现PRO/ENGINEER实体模型的转换.
IDD用户界面:
二.IDD模式:
Import DataDoctor 有三种模式。每个模式都是一组工具,可对导入的外部数据执行越来越复杂的分析、转换和操作过程。这些模式包括如下:
“修复”模式 -查找并移除间隙和薄片曲面、添加 UV曲线、根据用户定义的线框模型来使用线框进行编辑和自动修复。
“修改”模式 -修改单独的曲线和曲面以及替换单侧边。
“特征化”模式 -将静态几何转换为具有可修改属性的显式程序性几何。特征化模式工具可将导入模型中的现有几何类型转换为 IDD 虚拟特征,如圆柱、平面、拉伸或旋转。
下面以PRO/ENGINEER 野火4.0版本介绍IDD工具数据导入修复常用命令.
1.导入模型:建议新建PART档案,单击“插入”>“数据共享”>”来自文件”>“文件打开” (File Open)对 话框打开
2.启动Import DataDoctor
在模型树中,右键单击模型的导入特征 (缺省名称为“导入特征 id xx”,然后从快捷菜单中选择“编辑定义” (Edit Definition),然后点 Import DataDoctor命令即进入了 IDD 环境。 GTS 模型树和 IDD 菜单以及工具栏都显示出来。例举如下:
(1).使用修复模式: a. 移除重合曲面.
b. 修复间隙
b.1单击“修复工具栏上的 >“添加到线框” (Add to Wireframe)。
b.2单击“修复工具栏上的 “修复” (Repair)
b.3单击 。间隙被封闭。
(2).使用修改模式 使用PRO/ENGINEER IDD的修改模式下操作:
a.对齐曲面以确保一致。
c. 修改曲面以使其与模型面组相符

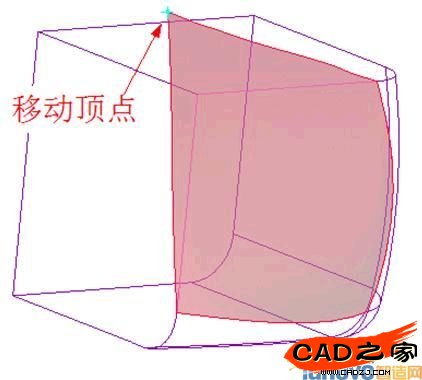

如下图所示 移动曲面顶点到合理的位置。
(3).使用特征化模式 a.修复缺失面
间隙被封闭后,必须添加缺失的曲面。使用“边界混合” (Boundary Blend)工具在参照图元之间创建边界混合曲
a.1 进入特征模式 a.2 “边界混合曲面”(Boundary Blend Surface)
b.将曲面转换为圆柱虚拟特征
您可在圆柱虚拟特征创建完毕后更改其半径。在模型树中选取圆柱虚拟特征,然后右键单击,从快捷菜单中选择“修改”(Modify)“圆柱”特征
c.将曲面转换为拉伸虚拟特征
三.破面修复完成,实体化模型
1.选取所有的面组,编辑>实体化模型/如下图所示。
四.结束语
以上是PRO/ENGINEER 野火4.0版本修复外来数据的基本应用方法。PRO/ENGINEER IDD工具在模具设计中较为常用,无论是CATIA UG solidworks IGS等三维数据,都能以最简单的方法和最快的速度完成PRO/ENGINEER实体模型的转换,使您的3DCAD数据无缝衔接到PRO/ENGINEER,从而为整个设计制造流程节省大量的时间也保证了产品的质量。PTC一直致力于为用户提供最好的解决方案,PRO/ENGINEER 野火5.0即将发布,我们拭目以待。
