ProE多面建模中的包络功能详述
包络菜单
“多面建模”中的“包络”(Wrap) 菜单包含以下包络处理命令:
按长度选取 (Select by Length) - 选取边长等于或大于指定值的小平面。
压浅 (Push Shallow) - 通过穿过选定区域扩展来移除三角形。
穿透 (Shoot Through) - 以直线贯穿选定区域的方式来删除三角形。这与钻孔方式相类似。
压深 (Push Deep) - 通过扩展模型,直到点密度发生变化来移除三角形。
移除连接面 (Remove Webs) - 移除创建包络时在原始点集的空隙中生成的三角形。
示例:由点集创建的包络
下图显示从文件插入的点集。
下图显示由该点集创建的包络。
使用按长度选取命令
单击,或单击“包络”(Wrap)>“按长度选取”(Select by Length)。“按长度选取”(Select by Length) 对话框打开。
在“长度”(Length) 框中,键入小平面边的长度值。
或者,在“按长度选取”(Select by Length) 对话框中,单击箭头按钮。
选取任意两个小平面顶点。
将计算选取的小平面顶点之间的距离,计算的值显示在“长度”(Length) 框中。
单击“确定”(OK)。任意边的长度等于或大于此“长度”(Length) 值的小平面会被选取并加亮。
使用压浅命令选取一组三角形。
单击,或单击“包络”(Wrap)>“压浅”(Push Shallow)。
“压浅”(Push Shallow) 命令可移除选中的三角形并显示下面的三角形。
使用压浅命令
下图所示为一个点集。
下图显示使用“包络”(Wrap) 命令 从此点组创建的包络。
下图显示使用“压浅”(Push Shallow) 命令显示底层几何后的效果。
使用穿透命令
单击,或单击“包络”(Wrap)>“穿透”(Shoot Through)。
选取一组三角形。
“穿透”(Shoot Through) 命令以直线方式贯穿包络来移除三角形,与钻孔相似。钻孔的方向取决于模型的方向。除选取区域外,可能会移除其它内部结构。操作将在整个模型中传播,直到点密度发生改变为止。
使用穿透命令
下图所示为一个包络模型。
下图显示对该包络模型执行"穿透"(Shoot Through) 命令后的结果。
使用压深命令选取一组三角形。
单击,或单击“包络”(Wrap)>“压深”(Push Deep)。
“压深”(Push Deep) 命令通过在模型中扩展三角形直到点密度改变,来移除与选定三角形的点密度匹配的所有三角形。此命令还会移除具有相同点密度的内部结构。
此命令与“压浅”(Push Shallow) 命令相似,只是扩展的深度更大。
连接面
由点集创建包络时,可能会在模型的原空隙创建三角形。这些三角形即被称为连接面。这些连接面形成在模型内部或其中存在空隙的各部分之间。“移除腹板”(Remove Webs) 命令可移除上述三角形和四面体。
移除连接面
选取一组三角形。
单击,或单击“包络”(Wrap) > “移除连接面”(Remove Webs)。
“移除连接面”(Remove Webs) 对话框打开。键入以下值:
最小边长 - 根据三角形的边长选取三角形。
连接面三角形的边长于实际模型的边。可选取大于实际模型三角形的边长的最小边长值。调整长度以选取长度大于指定值的三角形。
最小角度偏差 - 使用从曲面延伸的精确法线计算法线与三角形之间的角度。
模型三角形的角度值小于连接面三角形的角度值。这样,可指定最小角度值以区分模型三角形和连接面三角形。
要有效地移除连接面,请调整上述两个参数。“移除连接面”(Remove Webs) 命令会移除至少符合一个标准的连接面。
要有效地移除连接面,不需要选取所有三角形,因为此操作在模型中扩展的方式与“压深”(Push Deep) 命令相似。
单击“确定”(OK)。
注意:移除连接面操作不会考虑到点的分布,因此,不能分辨连接面与包络中的间隙之间的差异。
示例:移除连接面

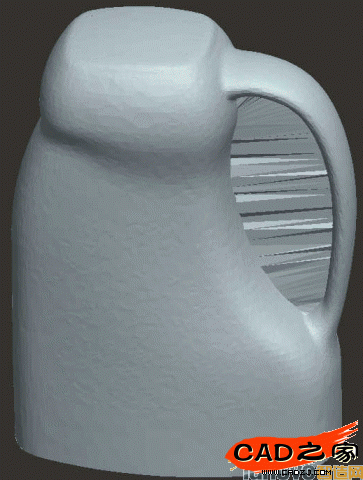

下图显示由点集创建的包络。创建包络时,在模型的空隙创建了连接面。
下图显示使用“移除腹板”(Remove Webs) 命令移除腹板后的效果。
