1、建立新零件;
2、编辑关系式如下:
/*PROE画渐开线圆柱齿轮关系式
/*齿数
tooths=38
/*模数
mn=3.5
/*压力角
angle=20
/*螺旋角
helix=11
/*变位系数
xn=0
/*齿高变动系数
teeth_change_modulus=0
/*径向间隙系数
c_modulus=0.25
/*齿宽
teeth_width=27.5
/*齿顶高系数
ha_modulus=1.0
/*齿厚等于齿槽宽的圆的直径,改上面的参数时DSE一定要跟着变
DSE=135.2056
AT=ATAN(TAN(ANGLE)/COS(HELIX)) /*端面压力角
D=MN*tooths/COS(HELIX) /*分度圆直径
DB=D*COS(AT) /*基圆直径
HA=MN*(HA_MODULUS+XN-TEETH_CHANGE_MODULUS) /*齿顶高
HF=MN*(HA_MODULUS+C_MODULUS-XN) /*齿根高
DA=D+2*HA /*齿顶圆直径
DF=D-2*HF /*齿根圆直径
/*PF齿根圆角半径系数
IF (DB/2-DF/2>0) & (DB/2-DF/2<=1)
PF=sqrt(1)
ELSE
IF (DB/2-DF/2>1) & (DB/2-DF/2<=2)
PF=sqrt(sqrt(2))
ELSE
IF (DB/2-DF/2>2) & (DB/2-DF/2<=3)
PF=sqrt(sqrt(3))
ELSE
IF DB/2-DF/2>3
PF=2
ELSE
IF DB <= DF
PF=0.38*MN
ENDIF
ENDIF
ENDIF
ENDIF
ENDIF
DX=DA+2 /*柱坐标渐开级方程用
/*关系式结束
3、插入基准曲线(草绘):
FRONT平面作为草绘平面,绘制4个圆,圆的直径分别设定为:da, db, df, dse;完成后如下图:
4、插入基准曲线(从方程):
选取坐标系后选柱坐标选项,输入渐开线方程:
/*柱坐标
x=t*sqrt((da/db)^2-1)
y=180/pi
r=0.5*db*sqrt(1+x^2)
theta=x*y-atan(x)
z=0
5、创建拉伸特征(齿顶圆拉伸):
FRONT平面为草绘平面,进入草绘模式后按“使用边”命令选取直径等于da的圆创建拉伸截面;
单侧拉伸,深度为:teeth_width+6;完成后如下图:
6、插入基准轴A_2:
过柱面,选上面创建的柱面,完成如下图:

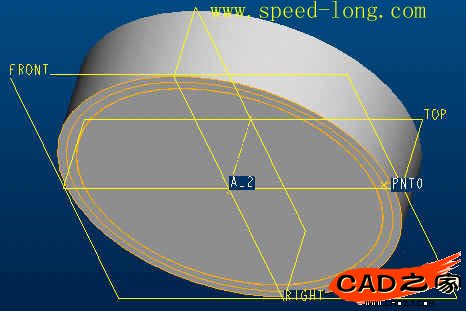

7、插入基准点PNT0:
用曲线相交选项创建基准点如下图:
8、插入基准平面DTM1:
穿过轴A_2,穿过点PNT0,完成如下图:
9、复制第4步创建的渐开线:
先以DTM1平面作为基准镜像,再旋转360/tooths/2度,完成如下图:
10、插入基准平面DTM2,DTM3:
DTM1平面绕轴A_2旋转360/tooths/4得到DTM2,再创建DTM2平面的法向平面并穿过轴A_2得到DTM3平面,
11、创建扫描轨迹:
A)插入基准曲线:选DTM3平面作为草绘平面画一段线与DTM2平面相交角度为helix;
B)插入基准曲线(投影)
完成后如下图:#p#分页标题#e#
12、用扫描创建齿槽:
选取上面的投影线作为扫描轨迹,扫描截面:由两根渐开线分别和齿根圆用倒圆角的方式创建,
圆角半径设为pf;完成后如下图:

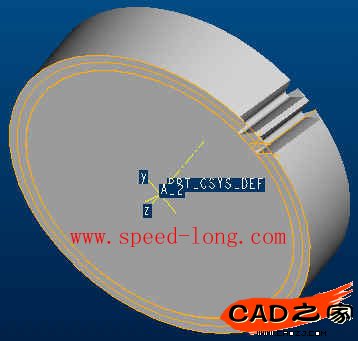

13、复制齿槽,完成如下图:
14、组阵列齿槽,完成后如下图:
15、剪切齿的两端(各切掉3mm),完成后如下图:
完成!
1.卡笛尔坐标下的渐开线参数方程
卡笛尔坐标系下的渐开线参数方程如下(设压力角 afa 由0到60度,基圆半径为 10):
2.圆柱坐标下的渐开线参数方程
afa=60*t
x=10*cos(afa)+pi*10*afa/180 * sin(afa)
y=10*sin(afa)-pi*10*afa/180 * cos(afa)
z=0
圆柱坐标系下的渐开线参数方程如下(设基圆半径为10,压力角 afa 从0到60度):
afa = 60*t
r = (10^2 + (pi*10*afa/180)^2)^0.5
theta = afa-atan((pi*10*afa/180)/10)
z = 0
