Pro/ENGINEER工程图之尺寸标注经验总结

引言
    随着制造信息化的飞速发展，现在可以将三维模型的设计数据传输到数控加工设备里面来进行间接或直接加工了。但工程图仍然是工业产品（或机械设计）最终输出的一种重要形式，它是将三维模型通过一定的投影关系而形成的二维视图，在很多时候，产品的制造还是根据工程图纸来完成的。

    1 Pro/ENGINEER工程图介绍
    工程图也是Pro/ENGINEER的一个组成部分。利用系统提供的工程图模式，可以很方便地将三位模型转为二维的工程图来表示。生成的工程图与模型之间依然保持着参数化的关联性。如果修改三维模型，则相应的工程图也会自动改变；反之，如果修改工程图，则关联的三维模型也会再生改变。
    生成的工程图是 由各种视图组成的，这些视图包括标准三视图、辅助视图、投影视图、半剖视图、剖视图、局部视图等。系统可以自动为视图显示尺寸，但自动显示出的尺寸往往比较凌乱，不合乎设计者对图面美观和读图的要求，这就需要手动调整尺寸的位置，删除不需要的尺寸而重新手动标注重要的尺寸。

    2 应用实例
    下面介绍一个简单轴类零件尺寸的标注：
    1.先新建好绘图文件，指定好模型、绘图模块，创建好绘图所需的视图，如下：


    2. 在一个新工程图中，使用系统提供的"显示及拭除"功能，可以自动显示出三维模型传递到工程图中的尺寸和一些项目参数。运用"显示及拭除"功能显示出所有尺寸；由于系统自动显示的尺寸比较凌乱，所有需手动删除一些尺寸，并调整好相关尺寸的位置。调整好的视图如下：

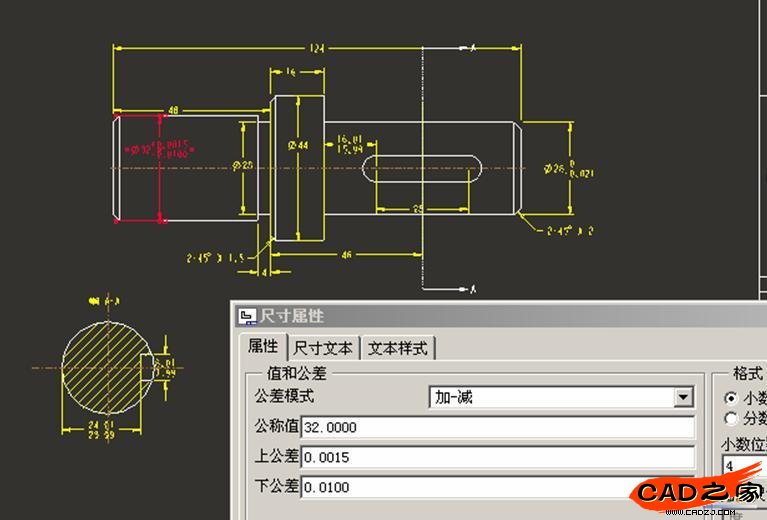

    3. 插入尺寸公差；
    先将"文件""属性"的"绘图选项"中的tol_display的值设置为yes。
    一般图纸中重要尺寸的公差才会在视图中标示出来，其他尺寸可以默认为一般公差，避免绘图中尺寸公差太多。

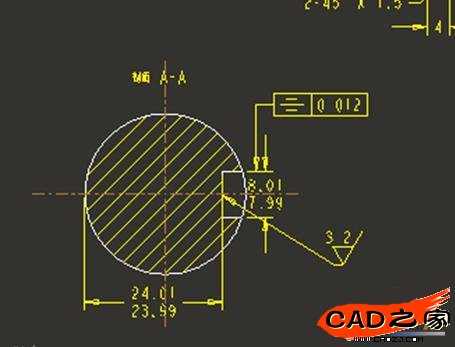

    4. 插入几何公差，标示出零件的几何要求；


    5. 插入轴表面光洁度；


    6. 至此，工程图已基本完成如下：



    3 结束语
    工程图需要遵循一定的制图规范或者标准，例如国标（GB）。为了确保工程图保持一定的格式和界面，需要为工程图选定合适的工程图模板或者定义统一的工程图格式。新建一个工程图文件的过程中，可以预先确定标准模板和格式。必要时，可以通过绘图设置文件选项和配置文件来进一步定义工程图的环境。
