PROE野火版装配中的移动旋转操作教程

时间:2011-02-22 10:16:00 来源:未知

因为一两句话很难说清楚,所以想想还是出一个简单的教程,希望求助者能够看得明白,其他这方面也不太清楚的会员也可以看看

前提:两个元件必须都要创建出可以用来装配的轴


下面教程开始

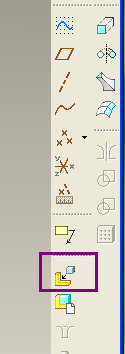

1、点击将元件添加到组件图标



2、在弹出对话框中选择第一个要添加进来的元件SLA





3、这里对齐方式有很多方法,根据不同的需要选择用不同的方法,我们在这里选择缺省,然后点击右边的勾,完成第一个元件的装配工作。



4、完全重复前面的1-3步操作,把另外一个元件SLB装配进来,然后在这里点击菜单"放置",用鼠标左键选择"缺省",再单击右键,点击"删除".



5、点击菜单"移动",在"运动类型"中选择"旋转"





6、点选"运动参照",选择"A_2轴"为旋转运动参照.



7、接下来用左键单击一下要模型显示区(比如黄色零件),然后试一下看把鼠标移动,是不是可以随意的旋转啦
