Proe如何通过边界混合进行补面的详细教程

时间:2017-08-09 08:21:32 来源:未知

下图是proe导入特征,我们如何将破面进行修补呢?





方法:
1.点击基准点工具,创建如下的基准点。






2.点击【曲线】-【通过点】-【完成】,依次点击下图所示的两个点并确定。

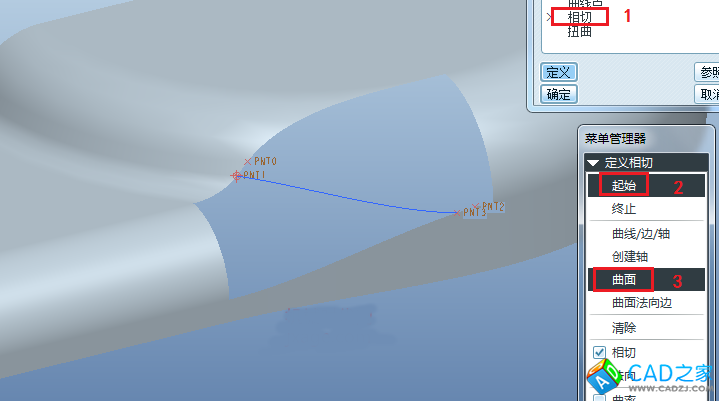

双击【相切】,分别设置曲线的起始和终止处与曲面相切,如下图。



3.采用同样的方法创建另一条曲线。










完成。




4.点击【边界混合】,按住Ctrl键依次选择下图所示的四条边或曲线。

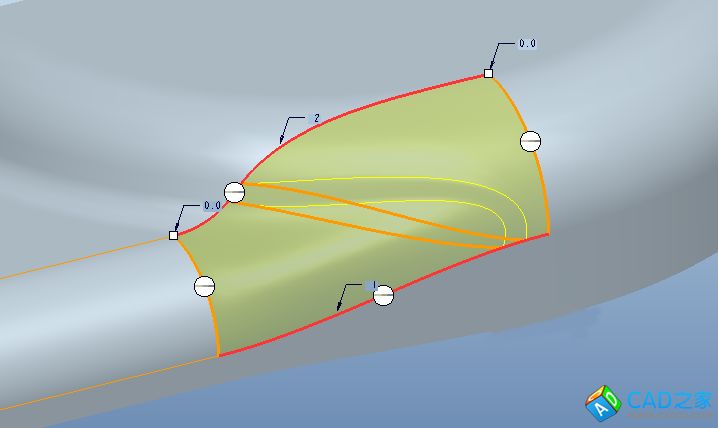

激活第二方向,选择下图编号为1所示的边,再按住Ctrl选择编号为2的边。由于编号为2的边由多段曲线组成,我们需要按住shift键进行选取。







设置边界约束条件,四个边均设置为相切。







完成。






5.将曲面进行合并。






6.将曲面进行加厚。






7.完成。
