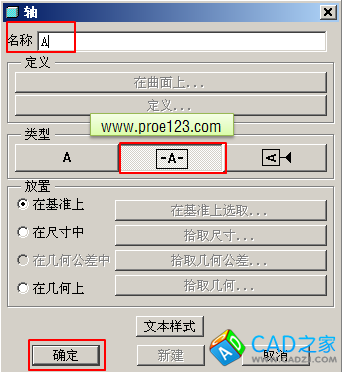

1.打开要加入几何公差工程图对应的模型,选中基准平面或基准轴在右键中选择“属性”,在轴或平面属性对话框中设置基准,如图1。
图1
2.切换到工程图中,在图中增加基准符号,该符号是通过“插入”菜单中的“绘图符号”增加进来的。本例中的基准A是预先创建好的符号,关于创建和插入Pro符号请参考:制作简单的Proe工程图符号库,制作复杂工程图符号库,调用Proe符号库的两种方法
3.点选“插入”菜单中的“几何公差”,打开如图2的对话框。
1)点选几何公差符号,如:同轴度、平面度、垂直度等,本例为同轴度。
2)在“模型参照”栏目中,参照:选定为第二步创建的轴或基准平面;放置:将被放置选择为“作为自由注释”。
3)在“基准参照”栏目中,选择首要基准参照,本例选择为A
4)在“公差值”栏目中,在总公差后面输入公差值,本例为0.1
5)在“符号”栏目中,勾选“Φ直径符号”。
图2
4.选择自由放置的几何公差,在右键中选择“编辑附件”来增加引线。 创建完成的几何公差如图3。
图3
