Proe5.0工程图教程:导入三视图的详细图文教程

时间:2014-06-28 07:50:46 来源:未知

工程图是我们检验产品的标准,proe5.0制作的工程图要比单纯的CAD制作的工程图有很多优越性,而且proe5.0制作的工程图可以导出ca格式。因为proe5.0导出2d图需要较多步骤,现在个系列经验来写吧。下面先一个实物来描述整个流程,后续不断深化。

proe5.0工程图教程:[1]导入三视图

proe5.0工程图教程:[1]导入三视图
  1. 虽然这比较基础,但还是强调下,必须设置工作目录。
    proe5.0工程图教程:[1]导入三视图
  2. 建立一个2d绘图图文件。

    proe5.0工程图教程:[1]导入三视图
    proe5.0工程图教程:[1]导入三视图
  3. 然后选择“格式为空”

    proe5.0工程图教程:[1]导入三视图

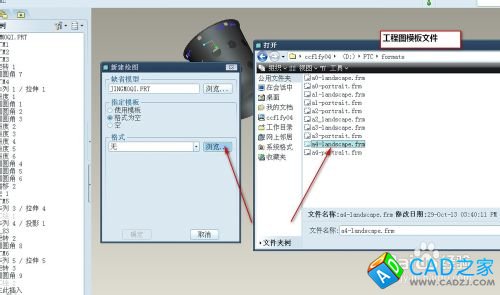

  4. 选择“浏览”-找到已经下载好的2d图的国标模板。

    proe5.0工程图教程:[1]导入三视图
    proe5.0工程图教程:[1]导入三视图
  5. 上面已经建立了基本的框架,下面开始导入三视图。

  6. 布局模式下,右键长按,出现“插入普通视图”。

    proe5.0工程图教程:[1]导入三视图
  7. 左键点击空白处,出现对话框,选择一个视图方向。

    proe5.0工程图教程:[1]导入三视图
  8. 鼠标双击产品视图视图,更改显示。

    proe5.0工程图教程:[1]导入三视图
  9. 然后在已经导入的产品视图上面右键,插入投影视图,同理可以导出右边的视图。三视图就完成了。

    proe5.0工程图教程:[1]导入三视图
    proe5.0工程图教程:[1]导入三视图


  10. 注意事项



  • 这个方法是基于没有配置文件的情况下的导入模式。

  • 如果设置好config,可以自动跳入到模板,导入的直接是线框模式。
