Proe拉伸以及零件换色详细图文教程

时间:2014-06-25 16:10:02 来源:未知

proe说到底是比较适用于三维模型的建立的,在这里,我将介绍其中一种三维模型建立的过程,即拉伸。并通过换色让零件不再枯燥单调而是充满色彩。

proe拉伸以及零件换色小演绎。
  1. 新建一个文件,并点击红圈处打开拉伸项。
  2. proe拉伸以及零件换色小演绎。

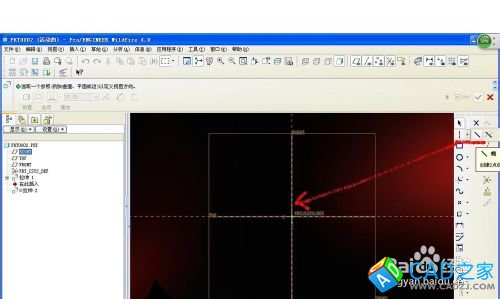

  3. 选择黑圈上方中间的"曲面"按钮,点击“放置”,出现草绘窗口,随便在画图空间选取一个平面进行绘图。

    proe拉伸以及零件换色小演绎。
    proe拉伸以及零件换色小演绎。
  4. 然后绘制矩形,绘制中心线,根据需要调节一下尺寸。在刚才点击"放置"那个地方上方有个调节一下拉伸长度以及各种所需要设置,然后点击一下右下角的“打钩“按钮,这样就得到拉伸曲面。

    proe拉伸以及零件换色小演绎。
    proe拉伸以及零件换色小演绎。
  5. 在矩形中间画一条直线,这是用来拉伸中间平面的,方法重复上面步骤。

    proe拉伸以及零件换色小演绎。
  6. 调节一下中间平面尺寸,方法如图所示

    proe拉伸以及零件换色小演绎。
  7. 用同样地方法在其中一面绘制一个圆并拉伸,调节一下拉伸模式拖动箭头处小白色正方形。于是一个奇怪的东西就好了。

    proe拉伸以及零件换色小演绎。
    proe拉伸以及零件换色小演绎。
    proe拉伸以及零件换色小演绎。
  8.

    我们还可以给它调调色,这样一个零件就多姿多彩,不是那么单调了吧。

    proe拉伸以及零件换色小演绎。
    proe拉伸以及零件换色小演绎。
