Proe5.0实例教程小度WIFI:[3]调整实体细节

时间:2014-06-18 16:26:51 来源:未知

我们画完整体的实体模型后,对细节的特征需要修整的地方,我们需要再调整。

  1. 使用“拉伸”工具切除一小部分来构造logo部分。

    proe5.0实例教程小度WIFI:[3]调整实体细节
    proe5.0实例教程小度WIFI:[3]调整实体细节
  2. 切割后的模型进行倒角。倒角的需要按住键盘的ctrl的键依次选择。

    proe5.0实例教程小度WIFI:[3]调整实体细节
    proe5.0实例教程小度WIFI:[3]调整实体细节

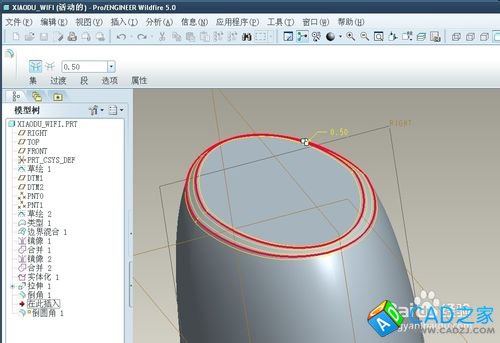

  3. 倒角完成后再进行倒圆角。

    proe5.0实例教程小度WIFI:[3]调整实体细节
  4. 圆角完成后,需要把百度的logo制造一个切除的效果。

  5. 这里首先要把logo的proe文件里保存下一个草绘。

    proe5.0实例教程小度WIFI:[3]调整实体细节
    proe5.0实例教程小度WIFI:[3]调整实体细节
  6. 保存完成后了,再在我们的小度wifi的模型中导入这个草绘。移动到中心位置,删除不要的。

    proe5.0实例教程小度WIFI:[3]调整实体细节
    proe5.0实例教程小度WIFI:[3]调整实体细节
  7. 使用"拉伸"命令(去除材料),切除一个logo效果。

    proe5.0实例教程小度WIFI:[3]调整实体细节
  8. 使用"拉伸"切除一个钥匙孔出来。

    proe5.0实例教程小度WIFI:[3]调整实体细节
    proe5.0实例教程小度WIFI:[3]调整实体细节
  9. 在钥匙孔的周围倒个0.2的小r角。

    proe5.0实例教程小度WIFI:[3]调整实体细节
    proe5.0实例教程小度WIFI:[3]调整实体细节
  10. 这样我们现在整体的造型就算完成了,当然整个曲面质量还需要再提高。下一步我们将进行整体的分件处理。

    proe5.0实例教程小度WIFI:[3]调整实体细节
