proe 画正多面体,正多面体是画足球的基础。下面开始做:

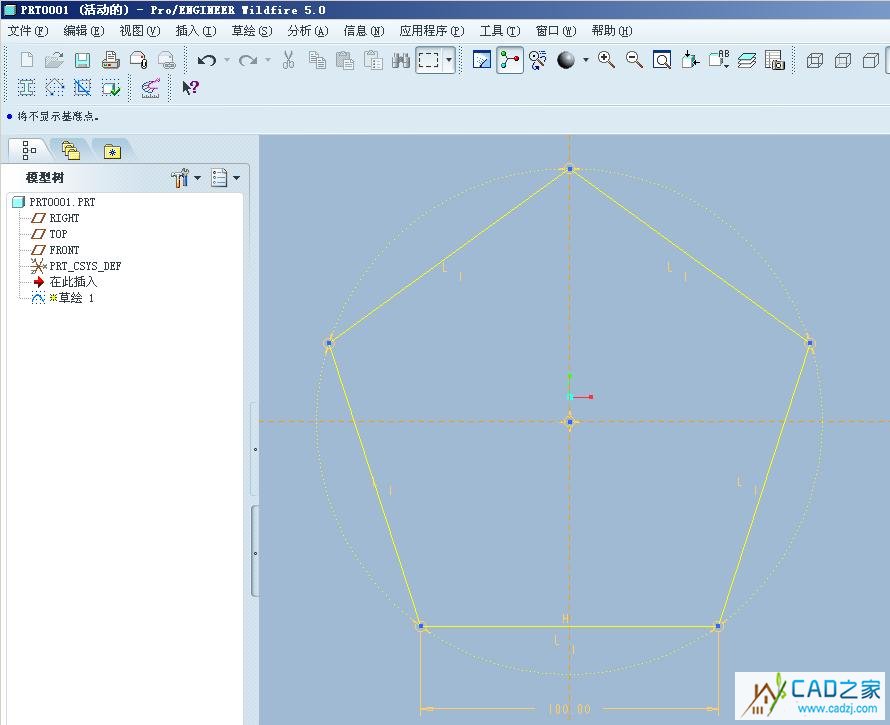

1 进入草绘做一正五边形,

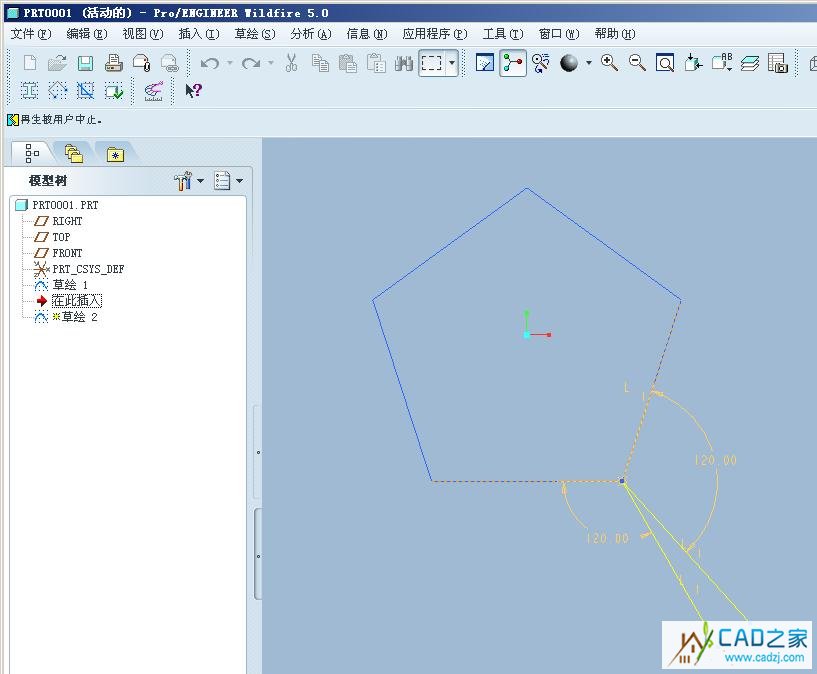

2 进入草绘做两条线,并约束相等长度
3,做旋转曲面特征,取第2步一步,并以相邻正五边形做为中心线,曲面

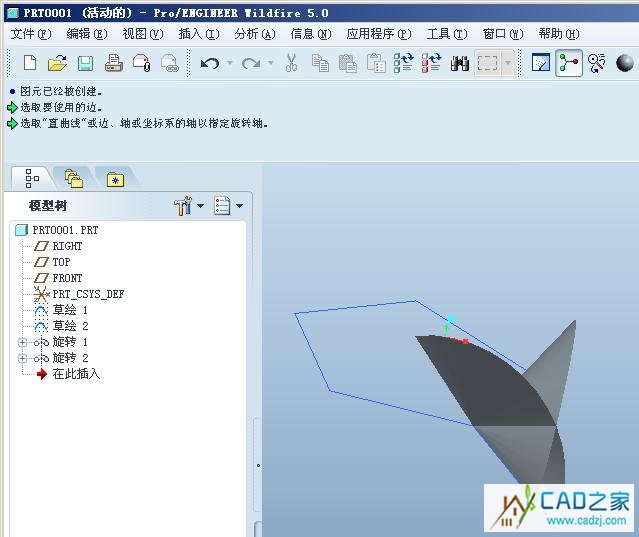

4 ,同第3步,用另一条线做旋转曲面,结果如下

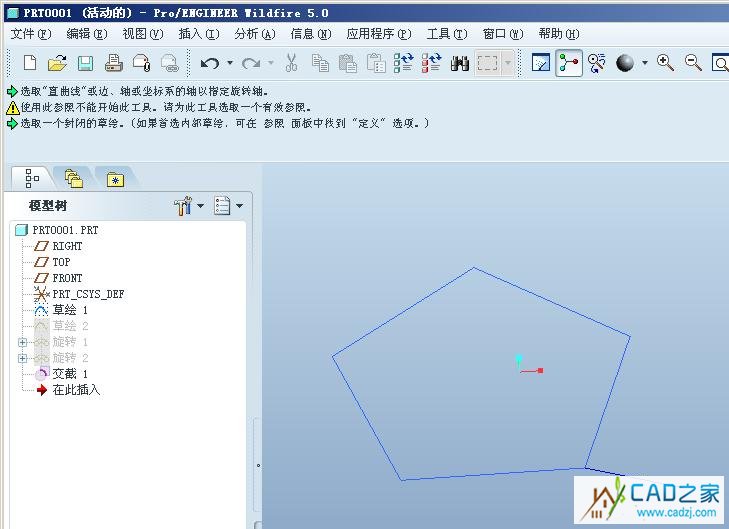

5 把两旋转曲面相交(编辑,相交)得到一线,为方便做图可以把两面隐藏,把第2步的两线也可以藏起来

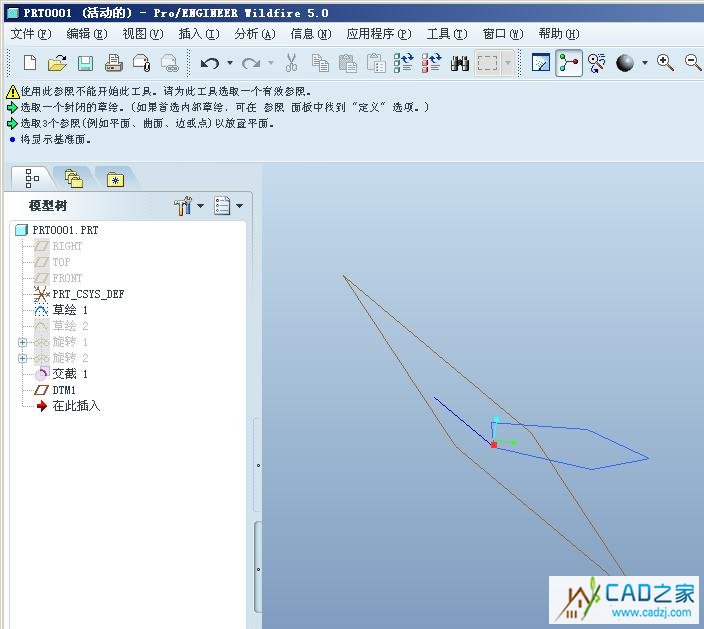

6 把第5步得到的线与任一正五边形相邻的边做一参考参照面,得到dtm1

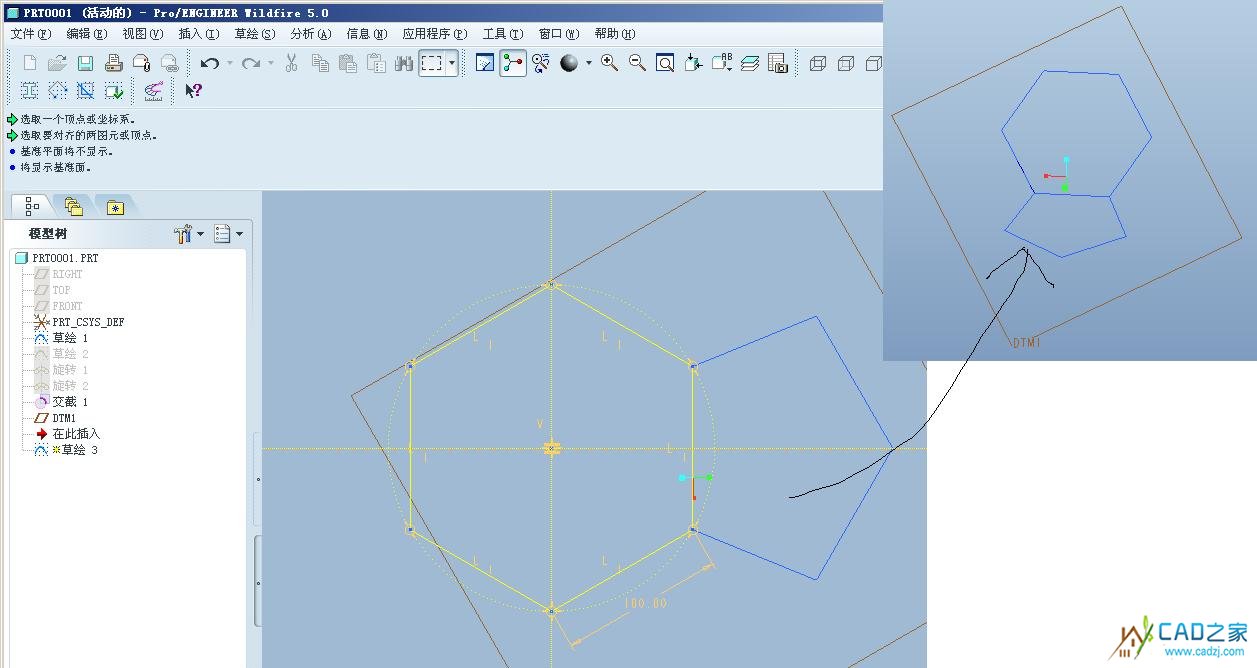

7 进入草绘,在dtm1平面上做正六边形

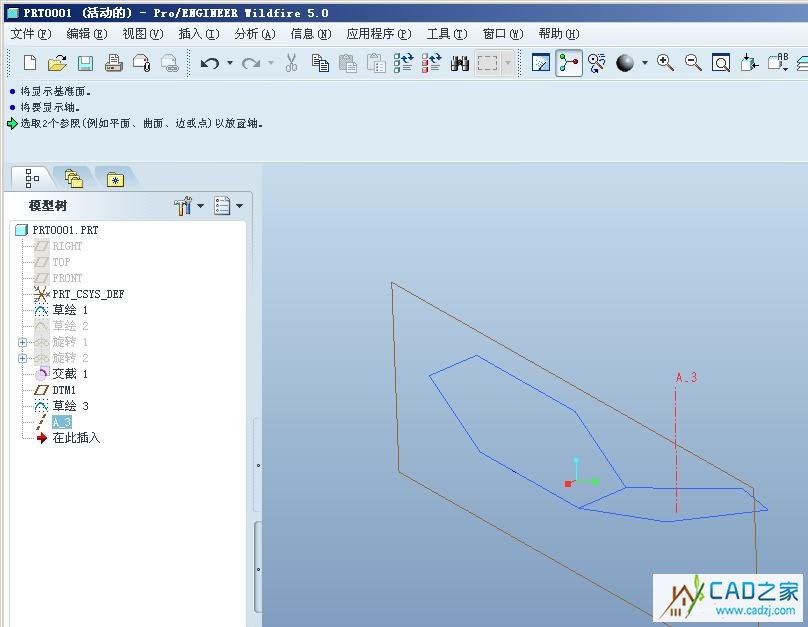

8 在正五边开中心做一轴

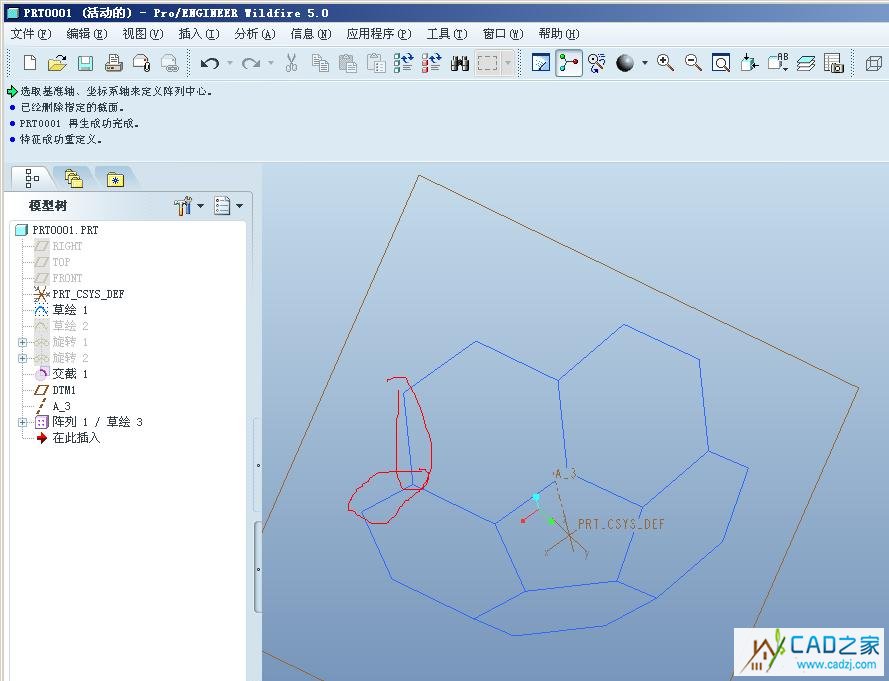

9 把正六边形用轴做阵列,
10 如上图取相邻两边(红色)做参照平面,重复做6-9,5边形,六边形间隔做

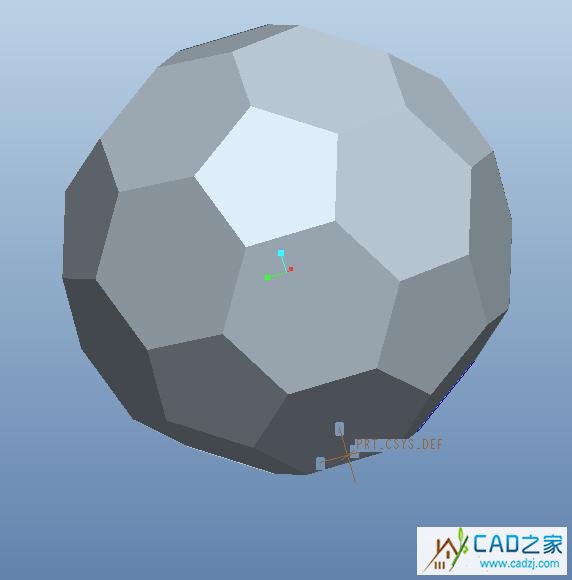

11 做成面就是这样子
