在本文中,您将学习如何使用"中性(Neutral)"文件导出和导入格式,以及如何使用相关拓扑总线(ATB)把 Pro/ENGINEER Wildfire野火版数据交换到Pro/ENGINEER2001。系统会为使用Pro/ENGINEER Wildfire野火版创建的零件保持一个关联连接,用以响应今后对这些零件所作的所有变更。当设计是在Pro/ENGINEER Wildfire野火版中建立的,而合作伙伴却使用Pro/ENGINEER 2001来制造或分析时,这一过程非常有用。
下列步骤概述了这一过程:
把TOPOBUS_ENABLE YES添加到config.pro文件中。

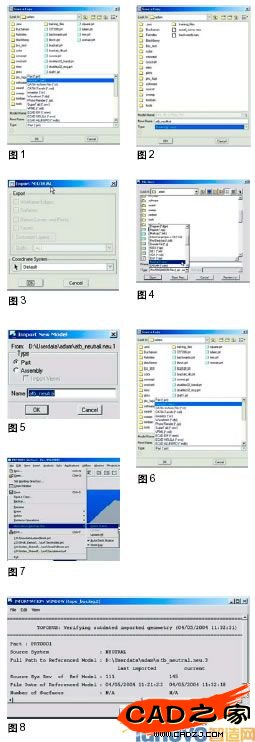

在当前运行的Pro/ENGINEER Wildfire野火版会话中,打开一个零件并选择 文件(File) < 另存为(Save a Copy),然后选择类型(Type)下面的"中性(Neutral)"文件(参见图1)。
选择"确定(OK)"把该数据导出为一个"中性(Neutral)"文件(参见图2)。
选择一个坐标系(Coordinate System)或接受缺省(Default)(参见图3)设置,完成导出过程。
在当前运行的Pro/ENGINEER 2001窗口中,选择文件(File) < 打开(Open),并在类型(Type)选项中选择"中性(Neutral)"(参见图4)。
在列表中加亮显示该文件并选择打开(Open)。
在导入新模型(Import New Model)对话框中,选择零件或部件(Part or Assembly)并选择确定(OK)完成导入(参见图5)。
现在返回到Pro/ENGINEER Wildfire野火版。
打开原来的零件,进行更改,并保存该零件。
选择文件(File) < 另存为(Save a Copy),然后选择类型(Type)下面的"中性文件(Neutral File)"(参见图6)。使用与导出的第一次中间文件相同的名称。
返回到Pro/ENGINEER 2001。
在窗口中打开导入的零件,选择文件(File) < 相关拓扑总线(Associative Topology Bus)和检查状态(Check Status)(参见图7)。
信息窗口(Information Window)将提供告知您变更是否反应到了Pro/ENGINEER Wildfire野火版中的模型上的数据(例如,对中间文件的变更)(参见图8)。
选择文件(File) < 相关拓扑总线(Associative Topology Bus),然后选择全部更新(Update All)(参见图7)。
