AutoCAD中如何快速计算一个图形的数量

时间:2016-06-22 05:39:21 来源:未知

输入命令

_.QSELECT

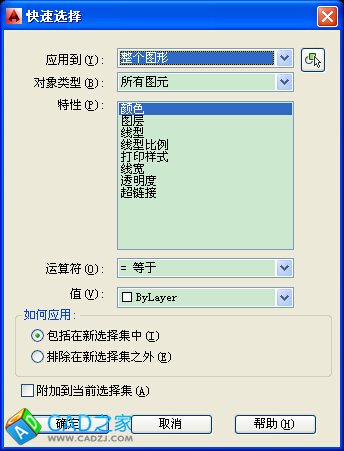

进入快速选择

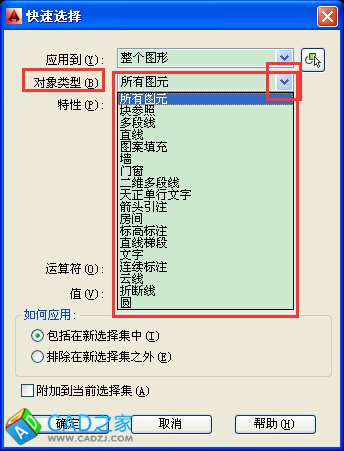

  1. 选择对应的对象类型

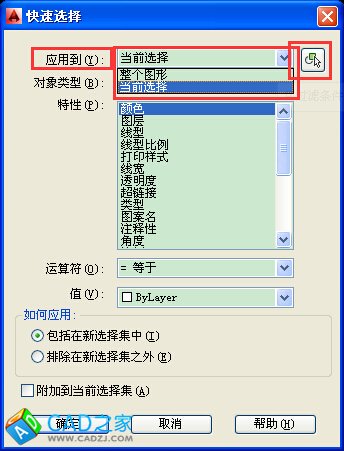

  2. 选择搜索范围

  3. 选择特性种类,如颜色、图层、线宽、坐标、名称、旋转角度等等等等,只要是cad对应对象有的特性,这里都有

  4. 选择运算符,即等于、不等于、大于、小于、全选,五种




  5. 选择特性对应的值(不同的特性,“值”对应的菜单也不同)

比如要选择图中所有的“非黄色”pline,就可以用上述方法,在对象类型中选择“多段线”,在特性中选择 “颜色”,在运算符中选择“<>不等于”,在值中选择“黄色”,框选图中范围或直接选择“整个图形”,确定即可。

然后命令栏中就可以显示对象的数量了。
