AutoCAD制图：曲线多点坐标输入的图文教程

时间:2015-03-12 12:50:25 来源:未知

在实际生产设计中，会产生一系列的点坐标，这些点坐标往往以Excel表格的方式产生，这些点的坐标值该如何输入CAD中呢？一个点一个点的输入很明显不现实，有些复杂的数据很可能是由其它软件自动生成的，成万上亿计的数据一个一个的输入，这将是一个浩大的体力工程。

1

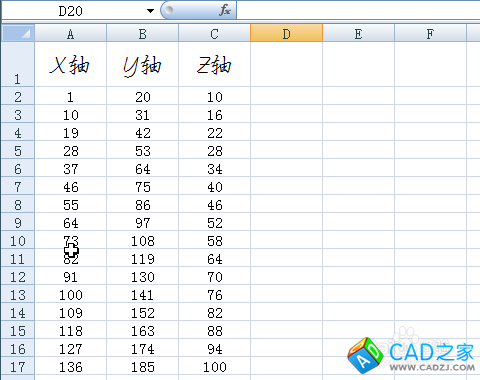

首先打开Excel表格，提前说明一下，CAD里点的坐标格式为“num,num,num”，如果只有平面的点的话，那么CAD里的点坐标格式就是“num,num”。我们接下来要做的就是：把每个点的x、y、z轴的坐标输入到一个单元格里。
2

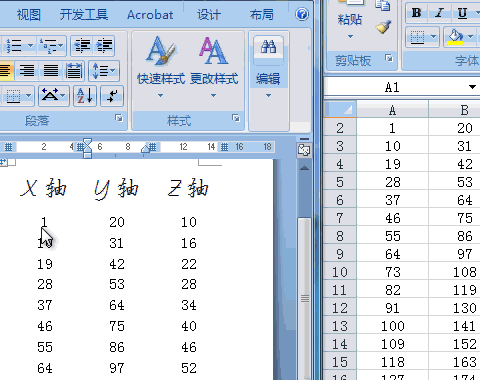

我们可以在Excel里输入函数，把每行的三个数据并到一个单元格里，并每个坐标之间用","(逗号)隔开。但我这里不是用函数。我把Excel表格中的数据全部复制，粘贴到了word里。
3

选中所有的数据（非数据的内容就不要复制了），点击菜单栏上的“布局”，在“数据”一栏内，有个“转换为文本”的功能，点击后会弹出一个“表格转换成文本”的窗口，“文字分隔符”选择“其他字符(O)”,然后在方框里输入英文字符的“,”（逗号）。转换成功后Ctrl+C复制。

步骤阅读
4

打开CAD，点击菜单栏里的“绘图(D)”，在下拉菜单中选择“点(O)”子菜单里的“多点(P)”。
5

在命令栏将第3步复制的点，Ctrl+V粘贴到命令栏里，这时CAD的绘图区会自动生成这些点。大功告成了！
