SolidWorks PDMWORKS Enterprise 测试心得-“变量

时间:2011-02-26 19:30:59 来源:

更多内容，请到我的blog上查看：
http://forums.caenet.cn/space/?uid=1247

变量是PDMWORKS的基础元素很重要，呵呵，下面是我它的一些理解，希望对大家有些帮助，可能有不对的地方，学习是一个漫长的过程。

1变量：

ORG: （官方的解释，看的都晕了）

数据卡上的大部分控件都将显示现有数值并允许输入新值。这些值存储在库数据库的数据卡变量中。每个控件所用的变量可以在控件属性中进行定义。

变量可以链接到库文件中存储的属性（元数据），这样文件值就能始终与数据库中存储的值匹配。更新文件属性将更新链接的变量值，而更新数据卡将更新链接的文件属性。

在卡编辑器中打开数据卡时，指定变量的名称将出现在控件中。例如，将 Word 文档添加到库时，Enterprise PDM 软件将读取文件属性，并更新链接到 .doc 文件数据卡上的每个属性的卡变量。

Peter：（我的解释）

变量是指用在数据卡或者搜索或者流程等所需要的一些可供搜索的数值或者文本。

1.1变量的意义：

    规范客户或者使用者对属性等公共或有用信息的输入过程，以便于检索或利用。

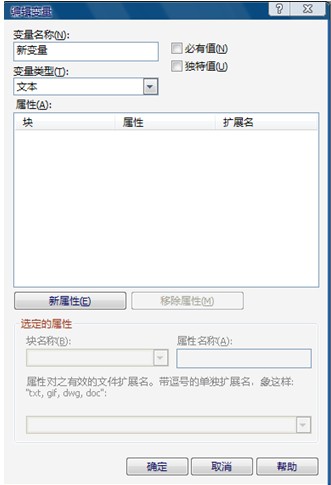

1.2变量的定义

    通过管理员控制台可以进行变量的定义，如果变量不需要关联到文档或者图档等电子文件本身的属性，就没有必要定义块或者属性名称。

1.3什么是块？

   不同的电子文件如office文件、solidworks图档等都有自己独特的属性页面和固有数值，块就是用来定义电子文件的独特属性页面区域的。

1.4什么是变量名称

所谓的变量名称就是此变量的名字，在管理台中是唯一的，一个变量可以映射多个属性数值以用在多个不同的卡中。同一卡中，同一变量最好只出现一次，否则就有可能出现问题，如果没有连接属性数值就无所谓了。

1.5什么是属性名称

属性名称指的是把用户填写在数据卡上的变量里面的信息映射到电子文件本身的属性页面（块）中的某个固有的或者自定义的属性值上。

1.6 必有值

   一旦选择此项选项，则此变量为必填数值，如果不填写，则会有警告对话框提示。

1.7 独特值

   一旦选择次选项，则意味着，填写在变量里的数值或者文本是唯一的，如图号等。（在整个数据库中此字段或文本是唯一的）

1.8 文件扩展名的意义

    定义了后缀后，此变量仅能应用在有限的电子文件类型上。

1.9设置数据卡变量时的注意事项：（官方解释）

•在多个数据卡中使用相同的变量名称，以方便搜索和列出变量值。

例如，要在文件夹卡、.doc 卡和 .pdf 卡上同时显示项目编号，可在所有三个卡上使用相同的Project 变量，而不是分别生成三个变量。

•将文件添加到库之前，设置独特且必需的变量，因为文件可能已包含不允许的（重复/空）值。

•不要通过选择与文件中的属性/元数据不匹配的类型来限制变量。

例如，如果属性值可能包含格式错误的日期，请不要选择“日期”作为类型。

•确保相同的文件扩展名没有重复的块/属性映射；系统只会返回一个值。

•移除变量中不需要的块/属性映射。

•从库中移除未使用的变量/数据卡。

•生成映射时，无需对属性和变量使用相同的名称。

•生成新的块/属性映射以链接到文件中的元数据时，先生成一对映射，待初始映射正常发挥作用后再

生成其它映射。
