CAD教程之标注命令:如何折弯标注的图文说明

时间:2015-01-31 15:14:17 来源:未知

如果一个圆弧半径很大,在图上标注半径时尺寸线很长,这样就不是很美观,这里就用到折弯标注。

  1.  点击折弯标注命令,也可以点击标注下拉有个折弯,或者也可以输入DJO回车,执行折弯标注。
  2. cad教程之标注命令:[6]折弯标注
  3. cad教程之标注命令:[6]折弯标注
  4. cad教程之标注命令:[6]折弯标注
  5.  如图示有个半径很大的圆弧,点击折弯命令。然后点击圆弧,这时提示点击图示中心位置。

    cad教程之标注命令:[6]折弯标注
    cad教程之标注命令:[6]折弯标注

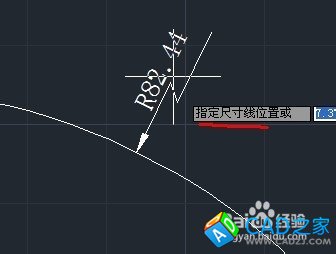

  6.  点击中心位置后,指定尺寸线位置。鼠标点击合适的位置确定尺寸线。

    cad教程之标注命令:[6]折弯标注
  7.  然后指定折弯位置,就是鼠标点击哪里,折弯部分就确定在那里。

    cad教程之标注命令:[6]折弯标注
  8. 以下是动态图,希望对你有帮助,祝您学习愉快!

    cad教程之标注命令:[6]折弯标注
