CAD中拉伸命令S详解及拉伸不了的解决方法

时间:2015-01-28 10:42:59 来源:未知

在CAD中拉伸命令STRETCH.不同的面有不同的操作方法。下面是在画平面力时操作的方法

  1. 打开要拉伸的图形。为了方便对比们复制一个图形。
  2. cad中拉伸命令S,拉伸不了怎么办?
  3.

    输入拉伸命令“S”按空格确认,选择要拉伸的对像

    cad中拉伸命令S,拉伸不了怎么办?
  4.

    指定拉伸的基点。打开正交模式,用鼠标捕捉拉伸的方向。

    cad中拉伸命令S,拉伸不了怎么办?
  5.

    然后输入拉伸数值。按确认键完成拉伸。

    cad中拉伸命令S,拉伸不了怎么办?


斜面拉伸

  1.

    同样为了方便我们也复制一个图形。大家可以看到这个图形的方向不是水平的了

    cad中拉伸命令S,拉伸不了怎么办?
  2.

    同样是输入拉伸命令“S”按空格确认。接下来就是选择要拉伸的图形了,这里要注意的是要一次选择完要拉伸 的对像。

    cad中拉伸命令S,拉伸不了怎么办?
  3.

    指定拉伸的基点。这个时候就不能用正交模式了。按F8选择关闭正交。

    cad中拉伸命令S,拉伸不了怎么办?
  4.

    打开“极轴追踪”捕捉到和回图形想对应的水平线或垂足。

    cad中拉伸命令S,拉伸不了怎么办?
  5.

    然后输入拉伸数值。按空格确认完成图形任拉伸。

    cad中拉伸命令S,拉伸不了怎么办?


问题图例

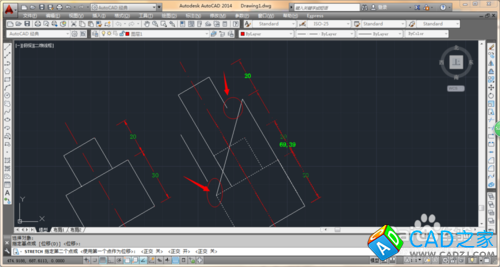

  1. 这个是在斜面拉伸时打开正交的错误问题。在正面拉伸时为了方便可以打开正交。但在斜面时一定要关闭。

    cad中拉伸命令S,拉伸不了怎么办?
  2. 这个是没有一次选择,而多次选择造成的结果。所以要多注意,要一次选择要拉伸的图形。

    cad中拉伸命令S,拉伸不了怎么办?

注意事项

  • 在框选时要一次选定,要不然会出现异常现象
