普通的CAD标注很简单，只需要稍微的入门知识就可以；但是要将一张图纸标注得漂亮、干净，给人一目了然的感觉，就需要对CAD标注样式进行相应设置，同时在实践中稍微调整文字、箭头比例。这篇经验讲的就是CAD标注的提高篇...
-

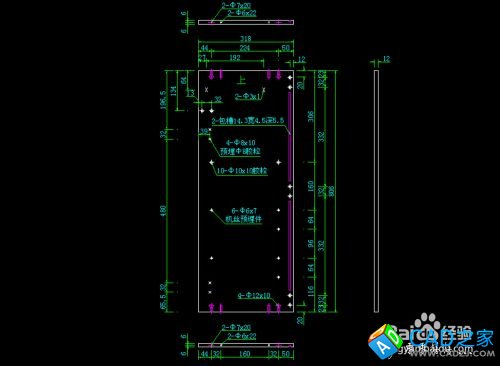

打开需要标注的图纸。
-
按键盘快捷键“D”,调出标注样式管理器对话框；也可以在菜单栏“格式”—-“标注样式”打开。这里我们可以选择“修改”一个已经存在的标注样式，当然也可以选择“新建”一个全新的。
-
进入“线”设置：“尺寸线”指数字下的横线（箭头和尺寸线是同样的颜色）；“延伸线”指2根长竖线。参数参照下图进行修改。
-
进入“符号和箭头”设置：先修改箭头的样子，然后修改箭头的大小；圆心按习惯，都可以选，影响不大。其他的参下图进行设置
-
进入“文字”设置：首先选文字样式，主要就是选字体，点“...”进入，选宋体或其他的字体；然后修改文字大小3.4；然后修改文字位置和文字对齐方式。文字对齐方式选“与尺寸线对齐”是最好用的。其他的两个也可以试试，看看有什么区别。
-
进入“调整”设置：参下图进行设置。
-

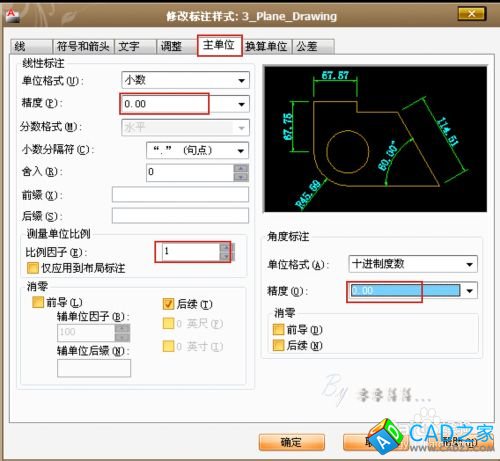

进入“主单位”设置：这里有2个精度，一个是线性尺寸，一个是角度尺寸。对于精度较高的制图，一般要选择精确到小数点后两位。参下图设置。
-
点击确定，回到标注样式管理器对话框，将修改好的标注样式“置为当前”，这样下次标注就默认使用这个标注样式了。
