CAD效果图系列：螺丝刀的画法 怎么画螺丝刀

螺丝刀是我们平常使用很广泛的工具,用平口的也有梅花的。我们可以用cad很简单的画出一个平口的螺丝刀。

1. 画一个40mmx16mm的矩形。



2. 对矩形四个角进行倒圆角,用f命令,圆角半径为2mm。



3. 在矩形内部布置5个矩形,矩形大小为37mmx1mm。

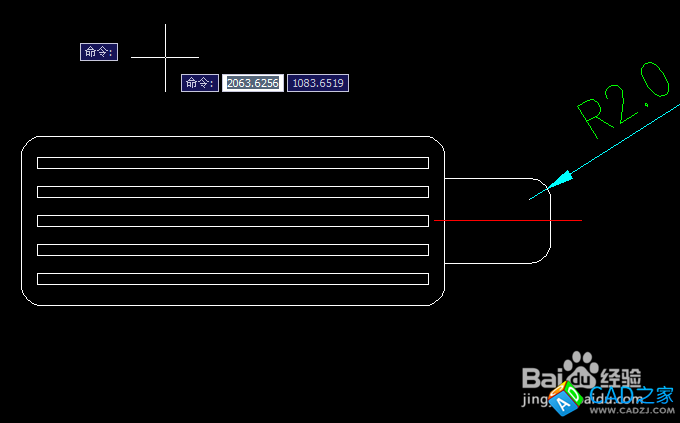

4. 按照如图所示的布置画一个10mmx8mm的矩形,然后倒2mm的圆角。





5. 重复步骤4画出一个形状一样,大小不一样的图形,如图所示。



6. 沿着步骤5的图形,画二条61mm的平行线。



7. 对于螺丝刀平口的位置按照如图所示尺寸确定。



8. 最终的效果图。
