CimatronE 9.0之曲面操作与实体操作

　　曲面操作：

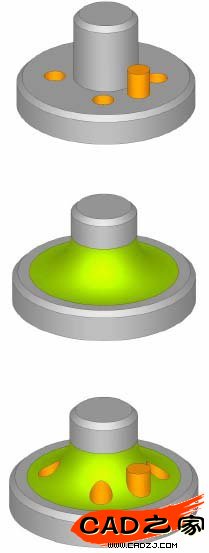

　　1、封闭曲面开放间隙

　　E9有一个新的选项可以封闭孔，主要是为制造准备几何模型。如果这个孔通过几个面，那么生成的面将和这些面相切。

　　好处：节省面的缝补时间，增强制造能力。

　　上图在一个零件上有很多孔，使用了新的功能用一个命令把这些孔补上了。

　　2、角落圆角

　　E9可以通过选择圆角面命令来创建一张圆形曲面，用户可以控制生成的区域以便达到一个理想的结果。

　　这个自动化的功能是对实体倒圆角的补充，尤其在复杂的设计情况。

　　好处：可以很快产生圆角角落的几何体。节省修补角落的时间。

　　上图有两个开放区域，左边的是三张等圆角面边界，右侧是不等的曲面边界，使用了新的功能补全了开放区域。

　　3、圆角曲面

　　无论是做常量还是变量圆角，功能都得到了增强。软件可以处理复杂的情况比如导入进来的曲面有间隙，也可以克服具有较小曲率的面。

　　好处：节省设计时间。

　　上图是在两张没有相交的曲面上做圆角面。

　　4、导动面

　　很多场合，用来定义导动面的截面的端点有些时候不对齐，此时要事先做些准备。E9可以自动地克服这个问题。

　　上面的图是先前的结果，导动面没有对齐，下面的是新功能设计出来的结果。

　　5、缠绕功能

　　新的缠绕选项是用来使得线条或者曲面缠绕到自由曲面上，新的功能加在了设计零件环境里，比如轮胎设计、鞋模设计和眼镜设计，在stl文件上也可以使用此功能。

　　好处：可以把简单的形状缠绕自由曲面上，可以节约大量的时间。

　　上图开始设计的是平坦的面，下图是把这些面缠绕到自由曲面上了。

　　实体操作：

　　1、取消缝合作为群组(重新缝合)——功能的提升

　　取消缝合作为群组可以允许客户把选择的面取消缝合，这些面仍然还在一个组里，即使有些面属于其它实体。

　　先前的缝合使用内部固定的公差0.1，E9缝合时候可以保留已经缝合面的公差，其余的面可以允许用户指定缝合公差。

　　好处：保持数据完整性，提供更好地用户控制。

　　上图选择的是要快速修改的面，这些面事先没有缝合，用户使用了0.01的公差。

　　2、分割和切除——移除物体

　　很多场合，用来切除和分割的物体只是个工具，操作完后应该是去除的。

　　在E9里，有了一个新的选项可以移除物体，不必使用额外的操作来移除这个切割物体。

　　好处：节约时间，简化特征树。

　　上面黄色物体将用绿色物体来切割。下图显示切完后绿色物体自动消失。

　　3、拔模角——可以工作在自由边上

　　拔模角功能可以参考一个平面或者2D、3D轮廓创建一个角度面。

　　有时候输入的曲面沿着旋转轴和轮廓没有连接在一起，E9里可以不需要连接这些面就可以做拔模角。

　　好处：省去了做连接操作的时间。

　　上图的零件并没有缝合，但可以对橘黄色面进行拔模。

　　4、移除延伸——改进

　　移除延伸功能可以删除选择的几何并自动延伸相邻的面，典型的用途是删除圆角用以做拔模或修改拔模，也可以删除凸台等。

　　E9在此功能的变得更灵活，他可以选择带有自由边的实体。

　　好处：不需要生成额外的几何，节省时间。

　　上图尽管有凸台。绿色面来端部开放，但使用新的移除延伸功能可以轻松删除圆角面。

　　5、拉伸到参考——另一个方向：使用数值

　　很多情况下，使用到参考来创建一个实体时，需要在另一侧也要拉伸出一个实体，在E9版本，这两个拉伸可以通过一个操作来完成。

　　好处：节约时间，简化特征树。

　　上图以蓝色线向两边拉伸实体，往下的方向是到参考面，另一个方向使用数值5mm。

　　6、圆角或者斜角：克服间隙和脐子

　　在E9版本，倒圆角或者斜角时即使在倒出的圆角或者斜角面和脐子相交时也能得出理想的结果，有孔的地方可以越过。

　　好处：节省几何准备的时间。

　　上面中间图片是对上面的倒圆角时没有选择保持特征，下一个是保持了特征。

　　7、定义孔——通过钻头尖部深度或者整个钻头直径长度来定义

　　定义一个使用钻头加工的孔，其深度受钻头整个长度(包括尖部)或整个钻头直径长度来限制.

　　在E9版本，可以选择使用那一个选项来定义。

　　好处：保持设计意图，对设计功能更好地控制，更好地应用。

　　上面的孔深度使用整个直径长度，下面的是包括了钻头尖部。

　　8、通过矩形盒来缩放

　　E9里，尺寸不一致的缩放得到了加强,可以定义一个缩放的目标尺寸，系统会自动计算缩放的比率。这个功能可以简化缩放操作，比如，可以定义一个尺寸缩放一组零件(比如鞋模)。

　　好处：节省手工计算缩放比率的时间。

　　上面的文字在X、Y、Z方向上做了缩放，大小和灰色矩形盒相适应。

　　9、扭曲功能

　　扭曲功能可以使得零件面沿着某一个轴来变形曲面，其中一端固定，另一端按照指定的角度来扭曲。这个操作主要在DIE用来里变形模具以便补偿钣金件的扭曲。

　　以前此功能在DIE里有此功能，现在CAD用户都可以用此功能。

　　上面的图片显示的是钣金件，为了得到固定的试验外形，生成的零件应该扭曲一些，下图的模具已经做了修改。

　　STL：

　　1、在E9里，可以对Stl文件进行缩放，包括不一致的缩放。

　　好处：有能力对stl文件进行不一致的缩放。

　　为了准备加工这个牙型零件，对这个模型做了一定比例的缩放，见上面的绿色模型。

　　2、在Stl文件上拾取面上的点

　　通过面上点来拾取点支持stl文件，这个可以用来测量，定义加工Z值，或者创建几何。

　　好处：改变精确性。

　　上图类似连接销的直线是通过新的功能来创建的，用来在加工过程中控制模型
