CAD中如何快速标注尺寸的详细图文说明

时间:2014-03-25 16:57:19 来源:未知


CAD中经常需要标注尺寸,模具制图,室内设计都经常遇到,我们下面介绍下,如何快速标注,出现需要修改时,又如何快速更新。

1打开我们的软件工具,CAD。

CAD中如何快速标注尺寸

2打开任意一个户型图,把原来的标注删除掉。

CAD中如何快速标注尺寸

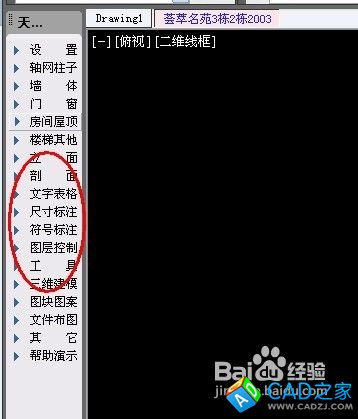

3打开左边的工具栏,尺寸工具。选择一个逐点标注

CAD中如何快速标注尺寸

CAD中如何快速标注尺寸

4对户型图选择一个墙体作标注,然后鼠标不要放开,连续点击其他墙体。

CAD中如何快速标注尺寸

CAD中如何快速标注尺寸

5标注完后,按下空格,整条标注立刻出来了。放到合适的地方即可完成。

CAD中如何快速标注尺寸

6最后给上一个总的标注,就是合格标注了,是不是很快。

CAD中如何快速标注尺寸

7当我们发现标注的字体过小或者过大时,我们可以点击反键,看下比例参数,修改下就行了。如果要方便,直接在左边下角那个地方设置比例。

CAD中如何快速标注尺寸
