打开CAD文件,如果没有找到该文件的字体,会在打开前提示你缺少字体 ,并要你选择是否手动搜寻字体,或者以其他字体代替。

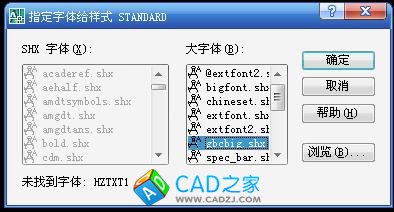

如图
字体问题,CAD默认没有带hztxt.shx字体,而你打开的图形用到了这个字体,首次打开时,需要选择替换字体。一般的中文字都用gbcbig.shx替换就可以了,如果显示效果不好,主要是宽度不一致。你可以再用st命令在字体样式里调字体。为了尽量少出现替换字体的那个对话框,最好下载一个比较全的CAD字库放在CAD安装目录的fonts文件夹里。或者用op命令修改字体搜索路径加载。
当然这只是权益之计。
真正解决方法还是找到缺少的字体。
比如现在很多使用的是HZTXT.shx,其实网站上都有。可以自行下载。
如果实在搜不到,也只好用宋体,或者其他CAD自带的字体来替代了。
