CAD中多重引线为何没有箭头

时间:2014-04-28 10:16:16 来源:未知

常常遇到画图使用“引线”,可是有些图引线有箭头,而有些图怎么画都看不到箭头,就算选中箭头并在特性中更改,但是依然无济于事,经多方查询找到正解,分享给各位。

首先要明白引线的样式和标注的样式是不同的,所以在设置标注样式的箭头大小是没法改变引线箭头的大小的。所以在画引线前,需要在菜单中设置。

  1. 在菜单栏中找到“格式”,下拉菜单中有“多重引线样式”,进入此设置
  2. CAD中多重引线为何没有箭头
  3. 在“多重引线样式管理器”中选择当前你所用的的引线样式点击“修改”

    CAD中多重引线为何没有箭头

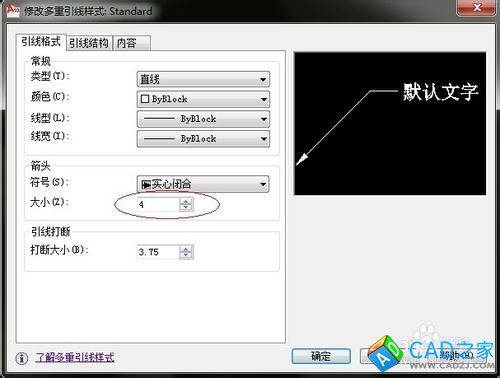

  4. 进入后在“引线格式”中的“箭头”改变当前引线箭头的符号和大小

    CAD中多重引线为何没有箭头
