用04版的CAD怎么绘制实体突起的五角星

时间:2012-12-24 08:43:32 来源:未知

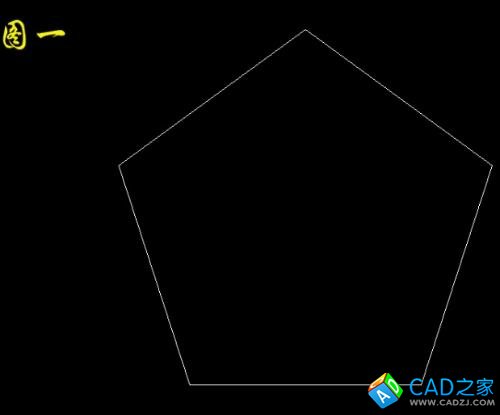

1、点“画正多边形”命令,打“5”选择五边形,在工作区点一点作为五边形的型心,打“i”回车,确定以“外界于圆”的方式生成五边形,打“100”给出外接圆的半径,五边形画完如图一

2、采用端点捕捉的方式画出5条线段如图二

3、采用交点捕捉的方式画出三条线段如图三

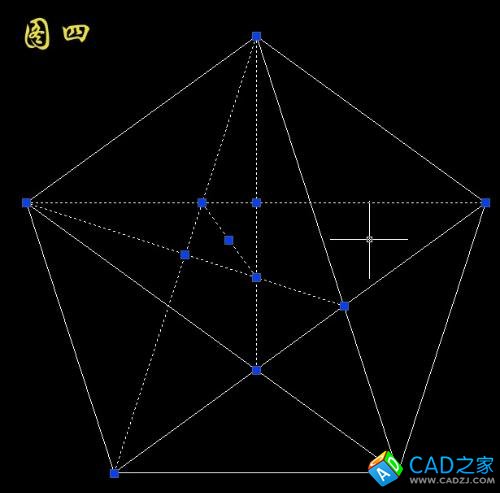

4、将图四中选定的部分复制到右边

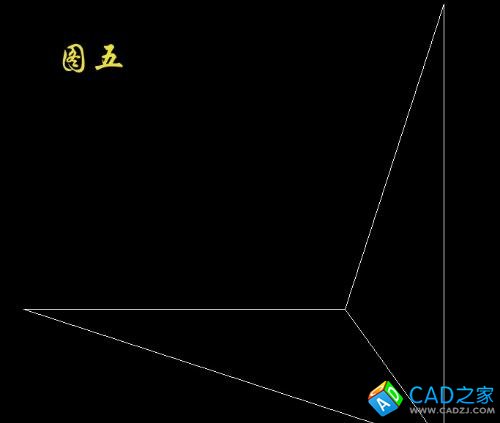

5、将左边的图删除,利用“修剪”命令将右边的图多余部分剪掉,如图五



6、选定图六所示3条线段,用鼠标点三条线段的交点后停住鼠标,打@0,0,30 回车确定。



7、选图七所示三条线段建立一个面域

8、补画两个三角形的公共边,然后选图八所示三条线建立面域

9、点“阵列”命令,按图九设置对话框,点对话框中的“选择对象”后把两个面域(三角形)都选上,点“中心店”右面的按钮然后在捕捉下面的三条线的交点。点确认

10、把五星各角左半部分设置为红色右半部分设置为黄色,按图十选择视觉样式为“真实”

11、按图十一选择动态观察

12、在工作区内按住鼠标左键拖动,即可看到图十二、图十三等3维效果
