CAD国标字体和标注设置的图文教程

时间:2012-06-08 09:52:20 来源:未知

图11

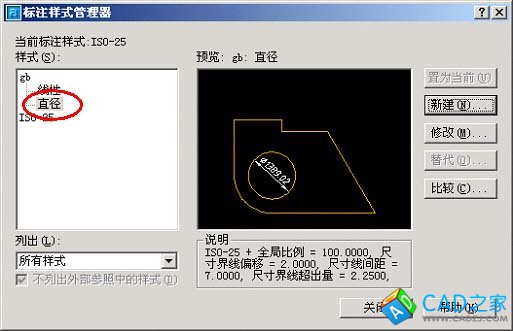

11,点击“确定”完成gb样式下的直径标注子样式。

Click here to open new window

图12

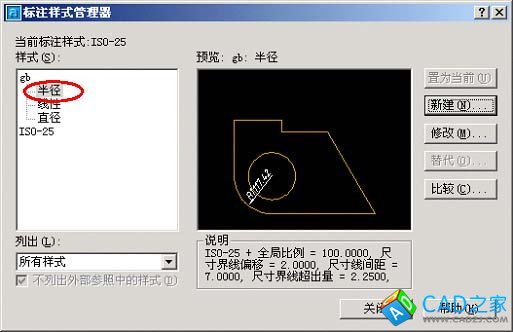

12,半径标注子样式与直径标注的设置完全相同。
注:即使是建筑图,其直径、半径、角度尺寸仍用箭头。半径标注子样式与直径标注的设置完全相同。

Click here to open new window

图13

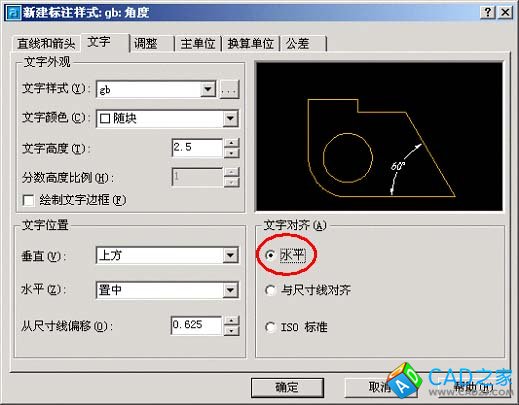

13, 设置角度标注子样式。
角度标注国标要求文字水平注写。

Click here to open new window

图14

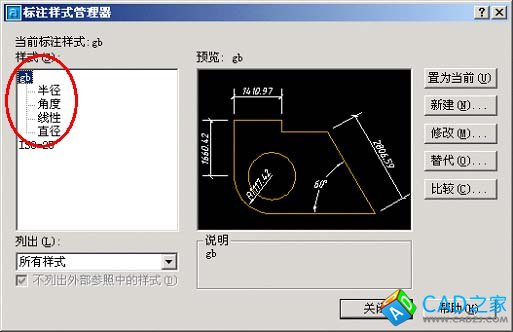

14,OK,符合国标的尺寸标主样式设置完毕,将gb样式置为当前样式即大功告成。
是不是有些麻烦,没关系,将设置好的样式保存与自己的样图中。

Click here to open new window
图15
