图文去除CAD教育版印记的三种方法

时间:2012-06-04 09:37:49 来源:未知

有时接受的相关专业图纸是含教育版戳记的,虽然有类似于Acme CAD Converter及DWG︱DXF︱DWF通用转换器1.0版的去教育版软件,但是依然满足不了我们的需要,因为如果是天正画的图,必须要转成t3的CAD版本才能用上述2款软件去教育,这样破坏了天正原图绘制的3维信息,照成修改图纸的困难,所以找到一个方法,经试验可行,也可以不用第三方软件去除教育版印记。
    以下为去除方法:



1、关闭所有cad图纸
2、新建一空白CAD
3、输入命令xref,打开外部参照管理器(或者插入-外部参照管理器)

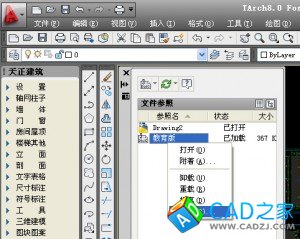

4、xref(外部参照管理器)-“附着”带教育版的图纸

 确定
5、输入命令z,;e全屏下~~
6、在图纸上右键-绑定

7、在弹出的“绑定外部参照”对话框中选择“插入”。

8、最后将图形分解、存储。
      完成!教育版的印戳即可去除,也不影响天正绘制的图形。
