CAD教程分享：如何告别字体文件乱码

字体文件乱码，问号显示是CAD软件使用者经常碰到的问题，我们有的设计师可能知道这些现象是字体缺少的原因，而有的可能并不太清楚是怎么一回事，今天，我们一起来了解一下有关CAD字体的知识。并以中望CAD为例，看看如何告别字体文件的乱码问题。

基础知识：

DWG文件是一个数据库文件(实际上，其它格式的文件也是数据库文件)，由CAD软件按照一定的规则将数据库文件在屏幕上还原(也可以叫解析)成我们平时所见到的图形。然而我们所见到的图形信息，并不是全都保存在数据库文件中，有些对象(字体，填充文件，线型文件)是以“链接”的方式显示的。这些对象在DWG文件中，并不是以实体存在，而是以“链接路径”的方式存在。

当我们用CAD软件打开一幅DWG图纸时，CAD软件首先还原非“链接”对象，然后根据“链接路径”信息，还原其它对象。当在指定目录下，找不到这些被DWG文件链接的对象时，我们在屏幕上就看到了乱码，问号或其它非正常显示了。

措施：

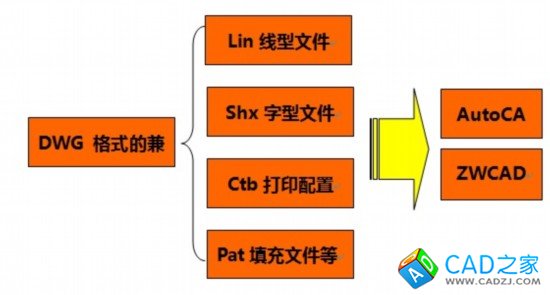

中望CAD2011完全兼容各种链接对象，我们可以把字体，填充文件，线型文件，拷贝至中望CAD2011相应的安装目录下，以实现同样的显示效果(图一)。

在安装目录下，我们能看到这些文件夹和文件(图二)。

好，以上是基础背景介绍，这里进入正题，看看中望CAD环境下，与字体有关的一些操作方法和技巧。

当打开一个DWG文件时，有时会碰到如图所示对话框(图三)：

从这个对话框我们可以获知如下信息：

1、 文字样式“HZ_V”所设定的“单线等线体big.shx”字体文件，在当前字体搜索路径下不存在。

2、 可以点击“浏览”按钮找到“单线等线体big.shx”字体文件。

3、 可以点击“取消”按钮，让CAD软件按默认的替代字体临时替代“单线等线体big.shx”。

4、 可以在“大字体”列表框内，选择某个特定的字体(比如“bigfont.shx”)，点击“确定”按钮，CAD软件将按所选的字体，临时替代“单线等线体big.shx”。

这里我们要注意的是，“临时”这两个字，为什么呢，因为即便是我指定了“bigfont.shx”用来替代“单线等线体big.shx”，在文字样式管理器中，“HZ_V”所设定的字体文件，依然是“单线等线体big.shx”。如图四所示：

这样，即便是我们在打开文件之后，点击了保存的按钮，关闭软件，重新打开软件，再次打开这个DWG文件时，CAD依然会出现如图1所示的对话框。聪明的你这时候一定想到了，如果我要彻底解决这个DWG文件的字体问题，要么找到它所缺少的字体文件，拷贝至Fonts目录下，要么在“字体样式”管理器中，把“HZ_V”所设定的字体，改成其它的。

那么“取消”和“确定”这两个按钮，除了一个可以指定临时替代字体，一个用预设字体临时替代外，还有哪些不同呢?

经过分析，我们可以得出如下结论：

点击“取消”打开文件的，在不退出软件，仅仅关闭当前文档，重新打开该文档时，CAD系统会提示你选择字体。

点击“确定”打开文件的，在不退出软件，仅仅关闭当前文档，重新打开该文档后，CAD系统不会提示你选择字体。且在此前提下，打开也含有“单线等线体big.shx” 的其它DWG文件时，CAD还是不会提示你选择字体。

最后的小建议：

为了让我们的图纸始终保持良好的可读性，建议大家养成标准的作图习惯，尽量使用常见且固定的字体，设计可以追求个性化，但不要在标准字库上去追求个性化。
