[摘要]:本文以温绕六标后岗桥为工程背景,对4#桥台锥体护坡测量放样进行了阐述,为以后各桥锥坡放样提供依据和方法。
[网络关键词]:坐标计算 支距法 锥体护坡 全站仪 AutoCAD 桥台锥坡怎样放线 锥坡测量
[引言]:锥体护坡为桥梁防护工程。实际现场施工时对精度要求不高,外观要求表面规整、线条直顺、曲线圆滑。后岗桥耳墙顶与桥台下原地面高差约为8m,适用于无冲刷、填土高度小于、等于8m,无台阶型桥台
[计算方法]:
1、现场水准测量,4#桥台附近原地面高程约为H1=5.5m,周围高差相差不大,均以5.5m计。
2、根据竖曲线表计算出4#桥台耳墙顶锥顶A点高程H2=13.601m,高差h=H2-H1=8.101≈8m。
3、根据填土坡度(1:1.5/sina60)得出锥顶A点到坡角B、C的水平距离D=1.5/sina60×8=13.86m

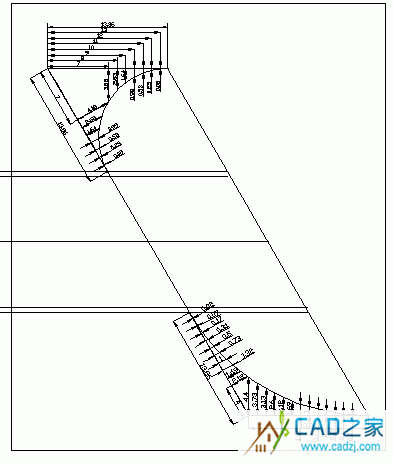

#p#分页标题#e#4、在AutoCAD软件中,用1:1的比例绘制出下图。
5、利用几何原理交汇出左右锥体圆心O1、O2。并画圆与F、G点相切
6、截取圆除锥体外多余部份,大致锥体护坡图成型。
7、以B、C两点为原点,延切线以1m为单位将切线分成若干份a、b、……n,并以a、b、……n为垂足做垂线与锥体相交于点1、2、……14。
8、利用AutoCAD软件中的查询工具查出a-1,b-2、……n-14距离。
9、根据线路曲线要素表计算出B#p#分页标题#e#、C两点的坐标。
[现场放样]
1、 利用全站仪现场放出B、C两点,将仪器置镜于B点,后视C点,水平角置0°0′0″,测设出点a、b、c……,再拨120度角,测距13.86m放点F,测设出点m、n、o……。
2、 根据a-1、b-2、c-3……的距离,放出1、2、3、……点,将1-14点相连。
3、 左侧原理同上
4、 后岗桥锥体护坡测量放样完成。
#p#分页标题#e#
(完)
