在应用CAD进行机械制图时,我们经常会遇到处理倒角、工艺槽、轴断线、图形局部放大等工作,也会涉及到孔的设计,孔的排列方式等问题。为了解决这些问题,浩辰 CAD机械软件定制了一系列的工具,提高了对这些特定部件处理的效率。
构造工具中的一些功能介绍:
首先我们根据几个图来了解一下相关的功能,我们可以在软件中画一个轴和一个矩形,通过轴和矩形的操作来实际了解一下构造工具的几种应用。
图1
1.在屏幕菜单中的【构造工具】中找到【国标倒角功能】

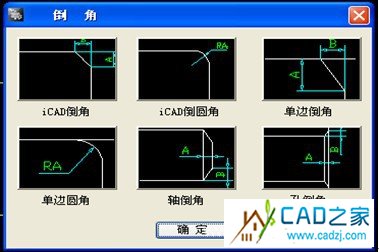

软件为大家提供了六种国标倒角功能,大家可以输入所需要的数据,得出想要的效果:
图2
2.在构造工具中的轴断线功能
图3
3.相贯线功能
图4 选择四条柱(锥)体的相应母线
4.退刀槽功能
图5
选择圆弧退刀槽(中部),可以输入要生成图形的数据
图6
5.单孔功能可以向图形中插入圆孔、双圆孔和螺纹孔
手动输入圆孔的直径
图7
