AutoCAD中的标注线性比例和标注全局比例

我们知道，在AutoCAD中绘制图形是按比例的，但是尺寸标注时，在属性管理器中会看到有两个和标注有关的比例：标注线性比例和标注全局比例。如图。


标注线性比例和标注全局比例

　　如果我们选择菜单“标注－样式”，打开标注样式管理器，“主单位”选项卡下，可看到调整标注线性比例的选项。“调整”选项卡下，可看到调整标注全局比例的选项。同时，它们分别对应两个系统变量DIMLFAC 和DIMSCALE，修改这两个系统变量的值，也等于调整了这两个比例。

　　有的初学者在新建或修改标注样式时，经常会混淆或迷惑，造成图纸出现比例方面的错误。

　　那么，为何尺寸标注会有两个有关的比例呢？它们有什么区别呢？下面就说明一下它们的作用和不同，以防止误用。

　　标注线性比例和标注全局比例的区别

　　一般在绘制图形时，会根据情况不同而采用不同的比例，这就涉及到标注尺寸值的调整问题。
　　举例说明：
　　如果图形都按1：1在CAD中绘制，在标注样式中标注比例设置为1，此时进行尺寸标注，系统给出的缺省尺寸值就是实物的实际值。
　　但在比例为N:1的情况下，图形进行了放缩，如果按照标注时系统给出的缺省尺寸值，会按放缩后的值给出。
　　如果想无论图形如何放缩，系统给出的缺省尺寸值都是按实物实际值标注，就要调整标注线性比例。

　　具体举例说明

　　比如某图形中的一个尺寸，实物值是10，按照2：1比例绘制，在CAD里面长度为20，比例因子是1的情况下进行标注，系统自动给出缺省值就是20，所以要将比例因子调整为1/2。

　　由此延伸开来，按照N:1绘制图形时，相应的标注比例就要调整为1/N。

　　而这个比例的调整，就是要设置或修改标注线性比例。

　　另外一个比例――标注全局比例，和标注的尺寸值无关，主要是控制标注各要素的大小，距离或偏移等。

　　现在为了绘图格式的统一和标准化需要，很多公司指定了自己的绘图模板，对一些绘图的要求作出了基本的规定。

　　比如一个绘图模板中，模板规定标注要素中的文字高度为4，箭头大小为2.5，这是在默认标注全局比例为1的情况下。

　　如果将标注全局比例调整为2，标注的尺寸值不会受到影响，而相关的尺寸要素――文字高度和箭头大小变为原来的一倍。

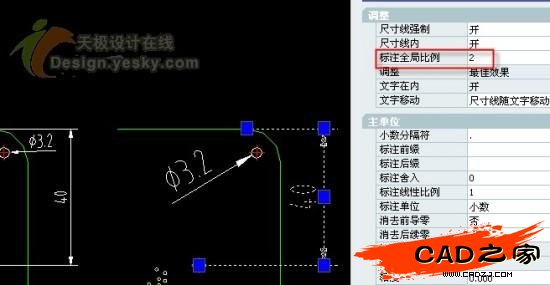

　　如图就是改变标注全局比例的例子。

改变标注全局比例的例子

　　可以看出，标注的尺寸值没有变化，而标注文字和箭头等放大了，这就是受到了标注全局比例的影响。

　　所以，在了解上述两个比例的区别后，在新建图形或模板时，除去页面大小，绘图单位、文字格式、颜色、线型等设置外，还要设置标注样式，根据绘图实际采用的比例，以及图形标注元素的要求，对标注比例进行相关的调整和设置。
