"十"字形的画法:

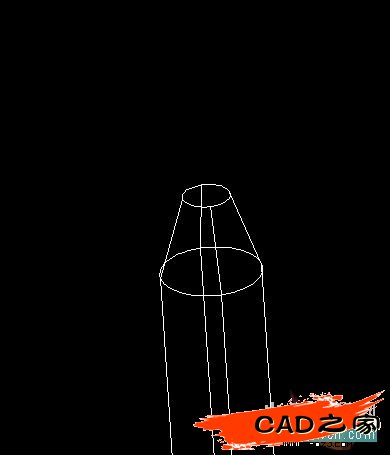

1、也是画一个直径6长200的圆柱体，拉伸时是正角度
2、画出凹槽剖面深度位置线

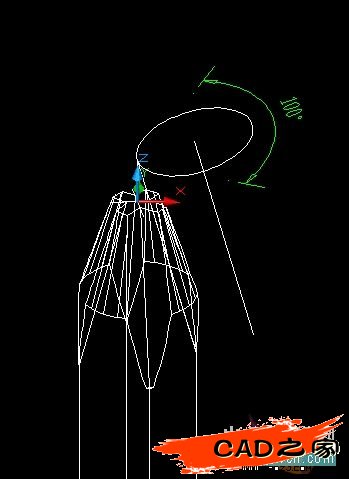

3、此线偏移3，调整UCS作一圆、画一个大于95°-100°的角
4、连一个闭合环——面域——路径拉伸成体
5、再调整UCS阵列四个
6、差集
7、就这样完成了
