AutoCAD教程:一字形和十字形螺丝刀头的画法

时间:2010-11-09 22:51:02 来源:未知

本例为AutoCAD建模实例教程,在教程中作者详细讲解了如何在AutoCAD中制作一字螺丝刀头和十字螺丝刀头的方法以及流程,主要学习拉伸、剖切、差集、倒角、UCS阵列等命令的运用,希望能给朋友们带来帮助~~

坛上有朋友问“十字起子的十字头怎么画 ?”

我来说一下画的过程吧,螺丝刀头分"一"字形和"十"字形

"一"字形的画法:

1、画一个直径6长200的圆柱体

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网

2、端面拉伸30、倾斜角度-12

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网

3、大圆面画中心线,向两边偏移0.5

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网

4、三点剖切

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网

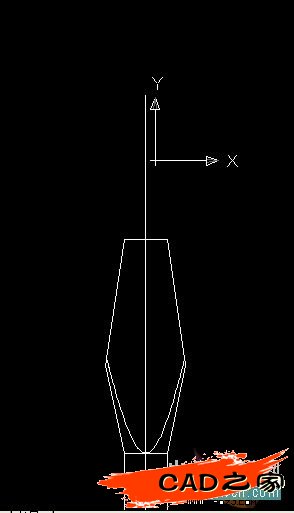

5、画出需要的线

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网

6、连成一个闭合环——面域——拉伸成体

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网

7、差集

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网

 8、最后倒一下圆角就完成了

AutoCAD教程:一字形和十字形螺丝刀头的画法_中国教程网
